КБЖ Volkswagen Caddy 1.9 TDI edition25 by ps600

То же смотрел и сравнивал - эдентичны

Перше повідомлення: 3 тра 2015

Нове повідомлення: 3 тра 2015

+1



Подсветка в двери( LED) у меня уже давно реализована описаным методом еще на старом форуме (ру).
Меня интересует схема подключения подсветки пространства для ног ( передних и задних). По логики должны
подключатся к комфорту (46) или (09)



Нашёл на работе пару свободных часиков и подсветка пространства для ног спереди и сзади готова. Все начиналось ещё полтора года назад. Хотел по-оригинальному, купил плафоны, присмотрел места. Пару дней назад нашли с ДРАЙВЕРОМ схемы для подключения плафонов на Golf variant (на Touran и Caddy их штатно не бывает), посмотрел ту схему - питание идёт от блока управления бортовой сети, разьем В, пин 7, а масса как всегда от скрутки массы где-то в полу, и тут мне вспомнилось моё подключение плафонов с датчиками охраны салона от пассата б5, датчики охраны не заработали, а плафоны работают, при чем работают отдельно от остальных плафонов ( от переднего и заднего) через отдельный предохранитель. Подключал их по оригинальной схеме для подключения боковых плафонов, и там тоже один контакт брался с блока бортовой сети (может тот самый - надо поднять старые схемки). И тут я подумал, зачем опять тянутся к блоку, если можно сразу запитатся в средних стойках, прозвонил провода, где появляется +12 при открытии дверей и оттуда запитался, правая сторона от правой стойки, левая от левой. Активации не нужно. Теперь подсветка включается при открытии двери, выключается при закрытии.

Такие плафоны использовал спереди (плафоны потолка за козырьками с пассата)

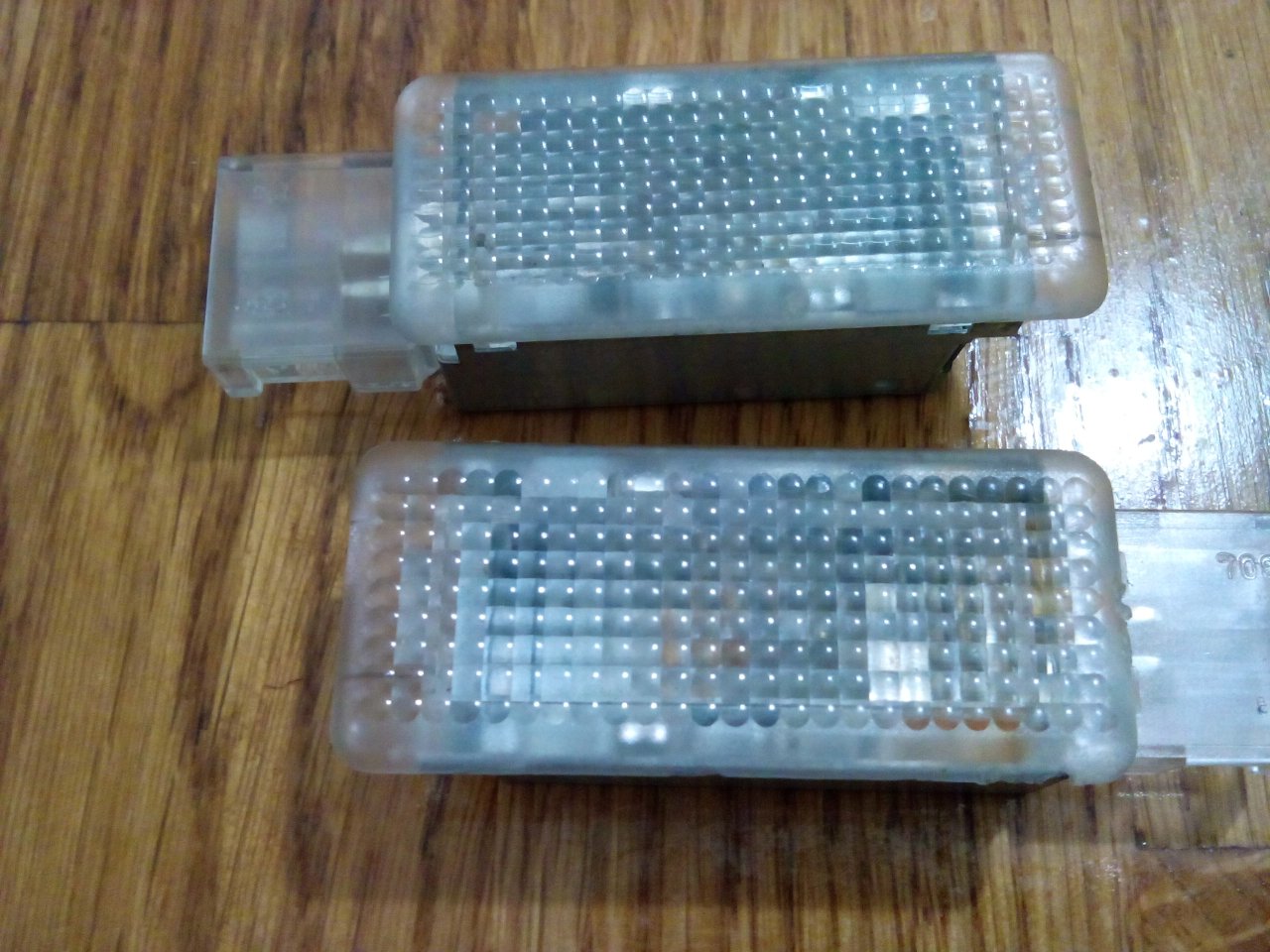

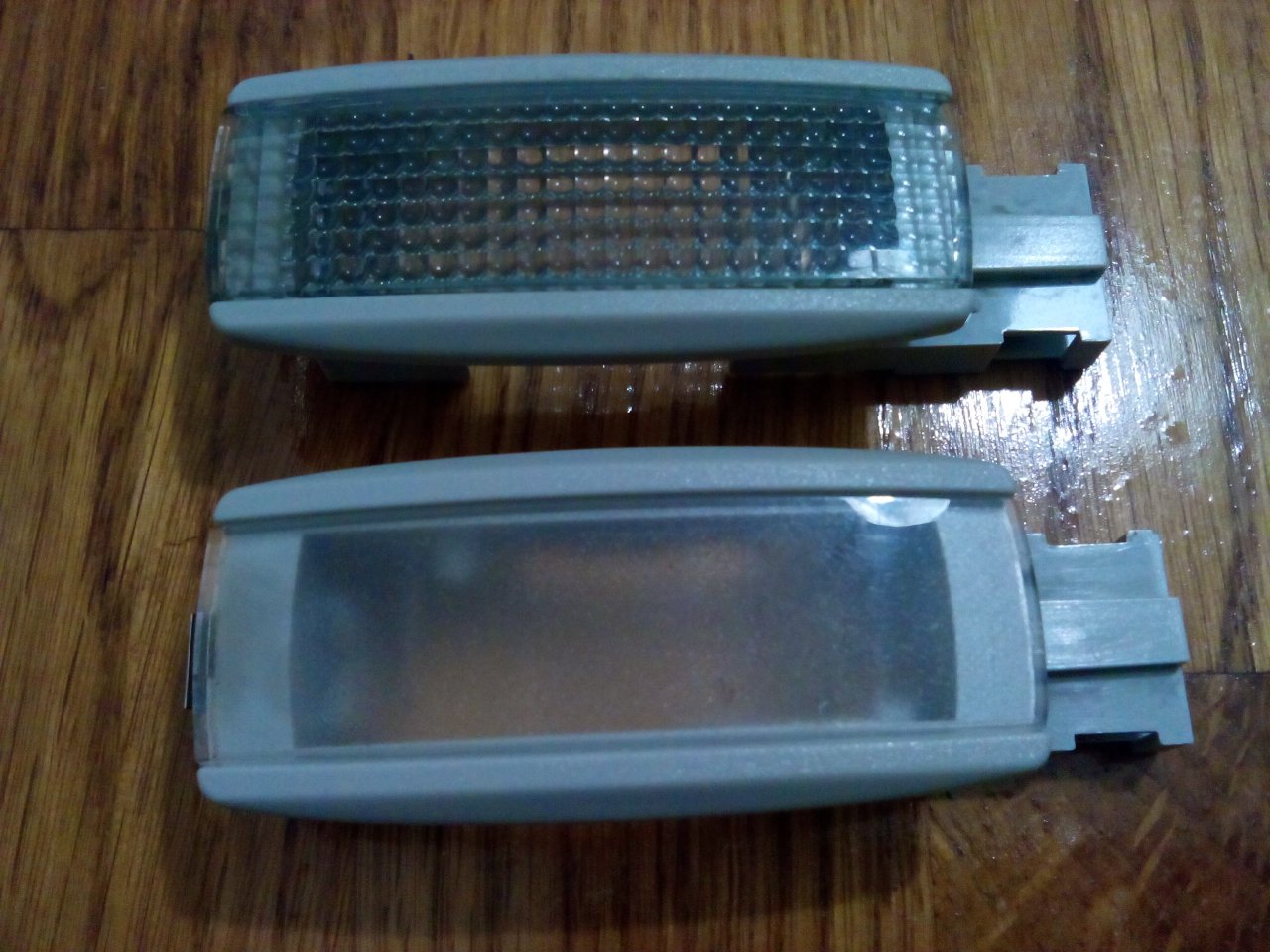

Сзади такие (как говорит мой друг - плафоны подсветки всего на свете) - ваговские плафоны, используются уже много лет на разных машинах, меняются только номера.

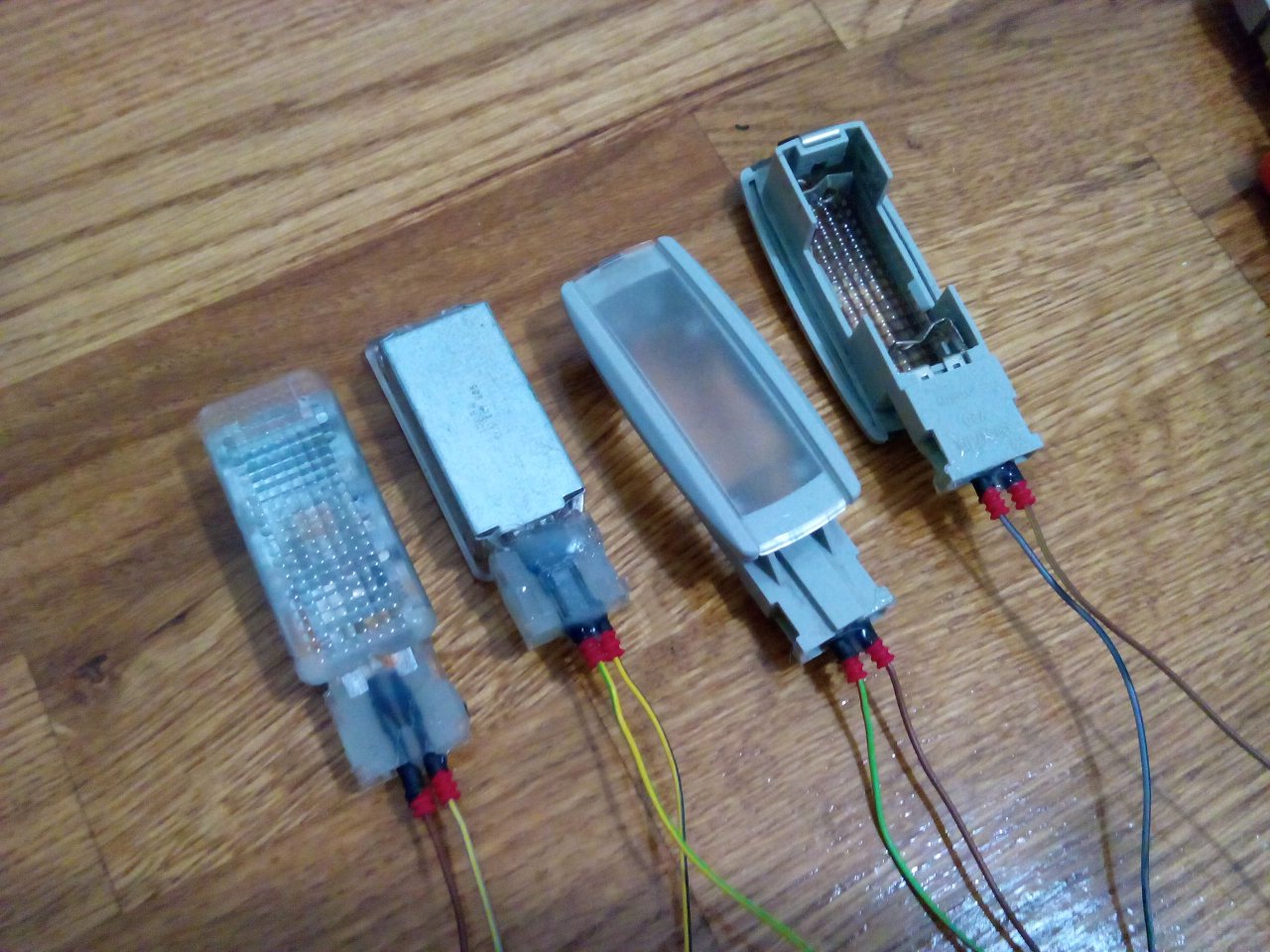

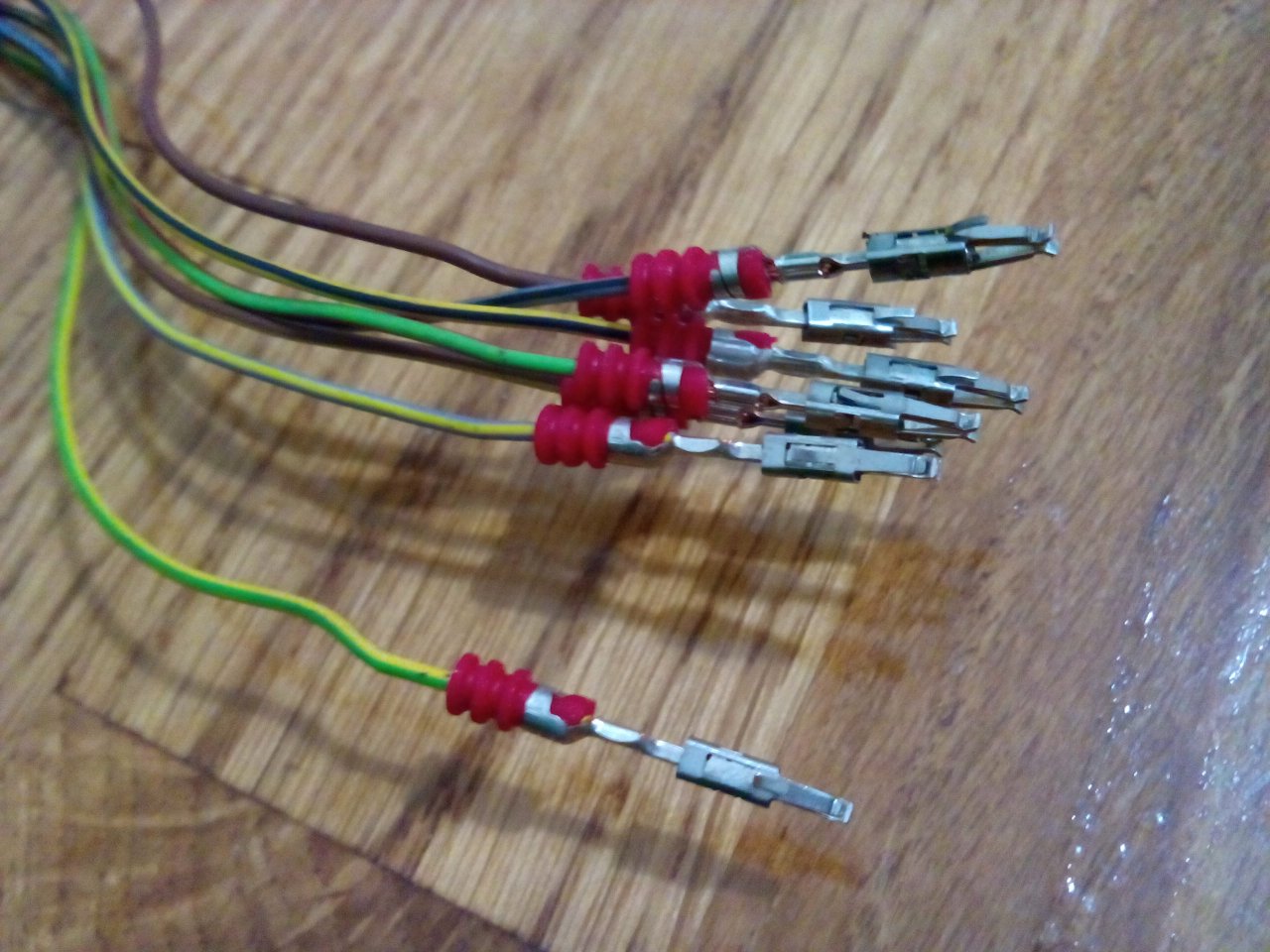

Готовые провода под плафоны

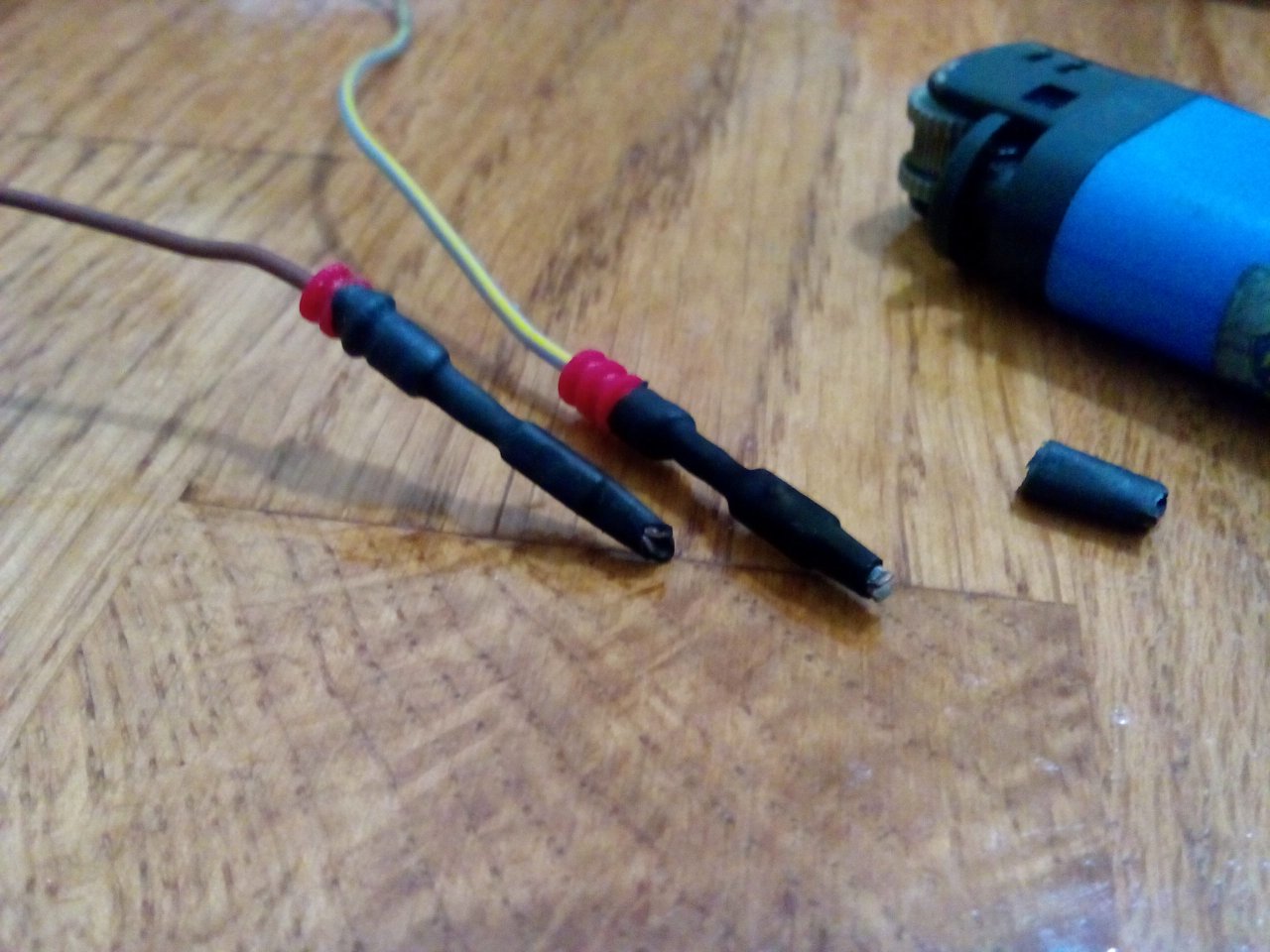

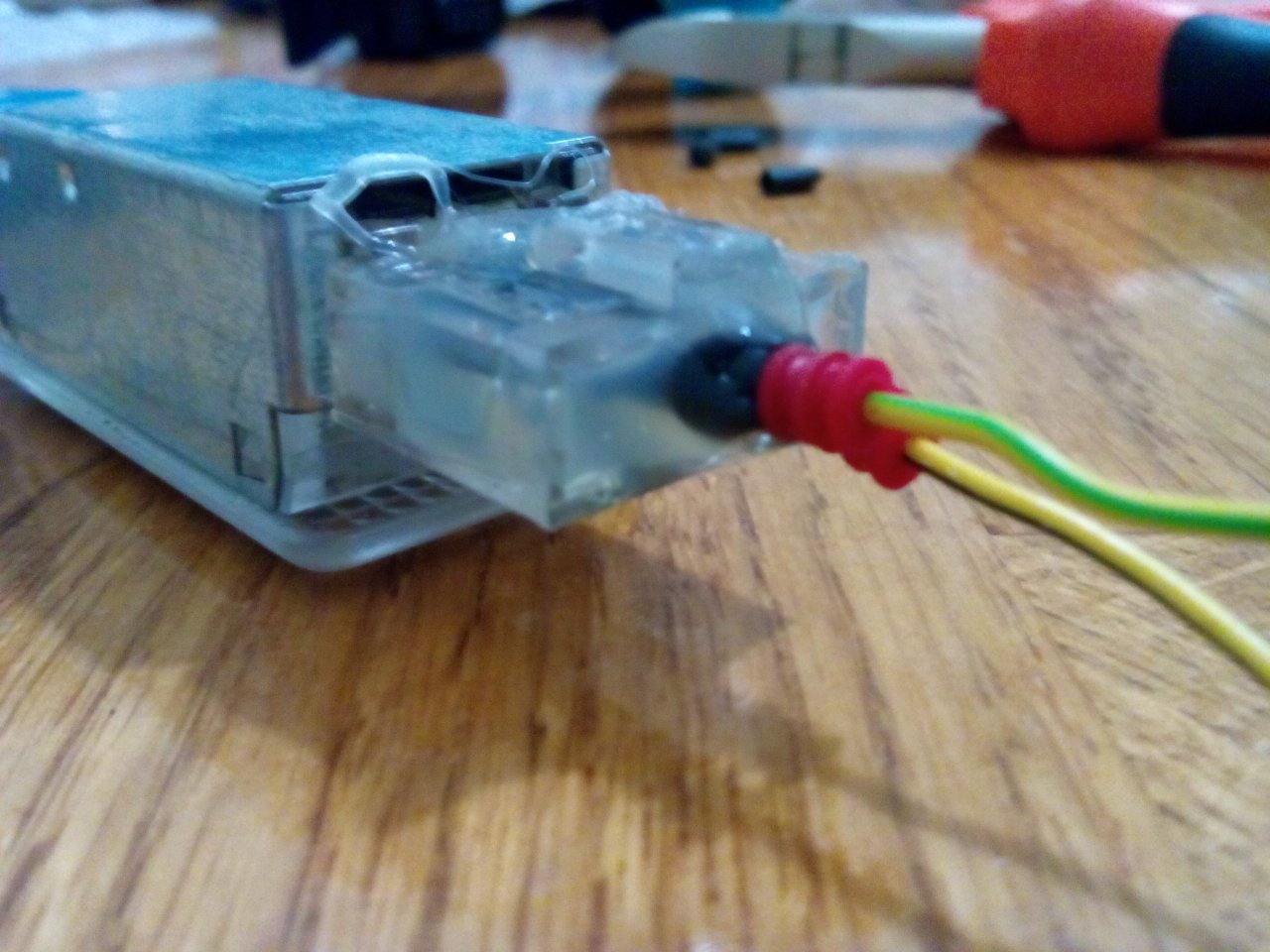

Разьемов нет, поэтому заменяю их термоклеем

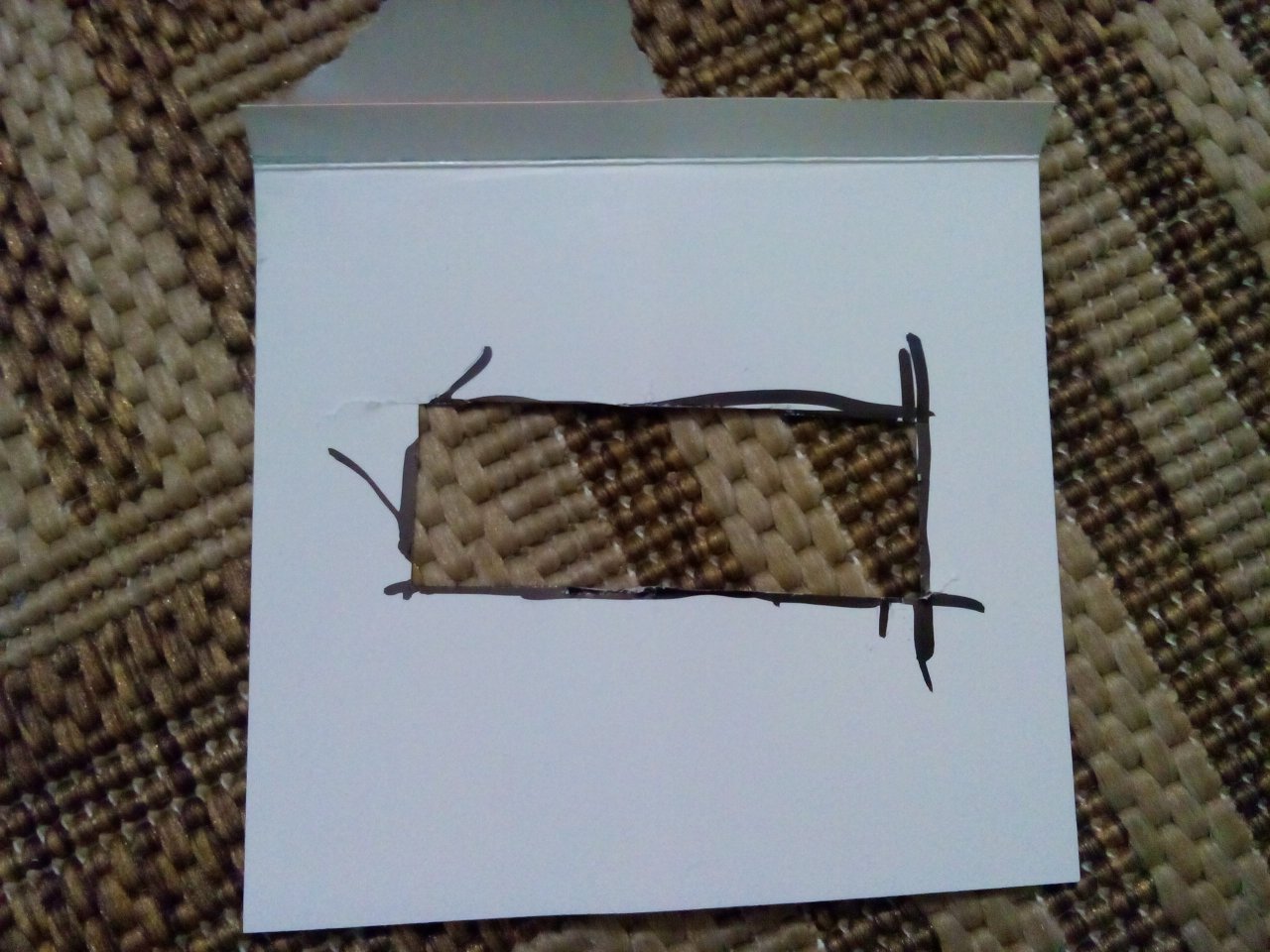

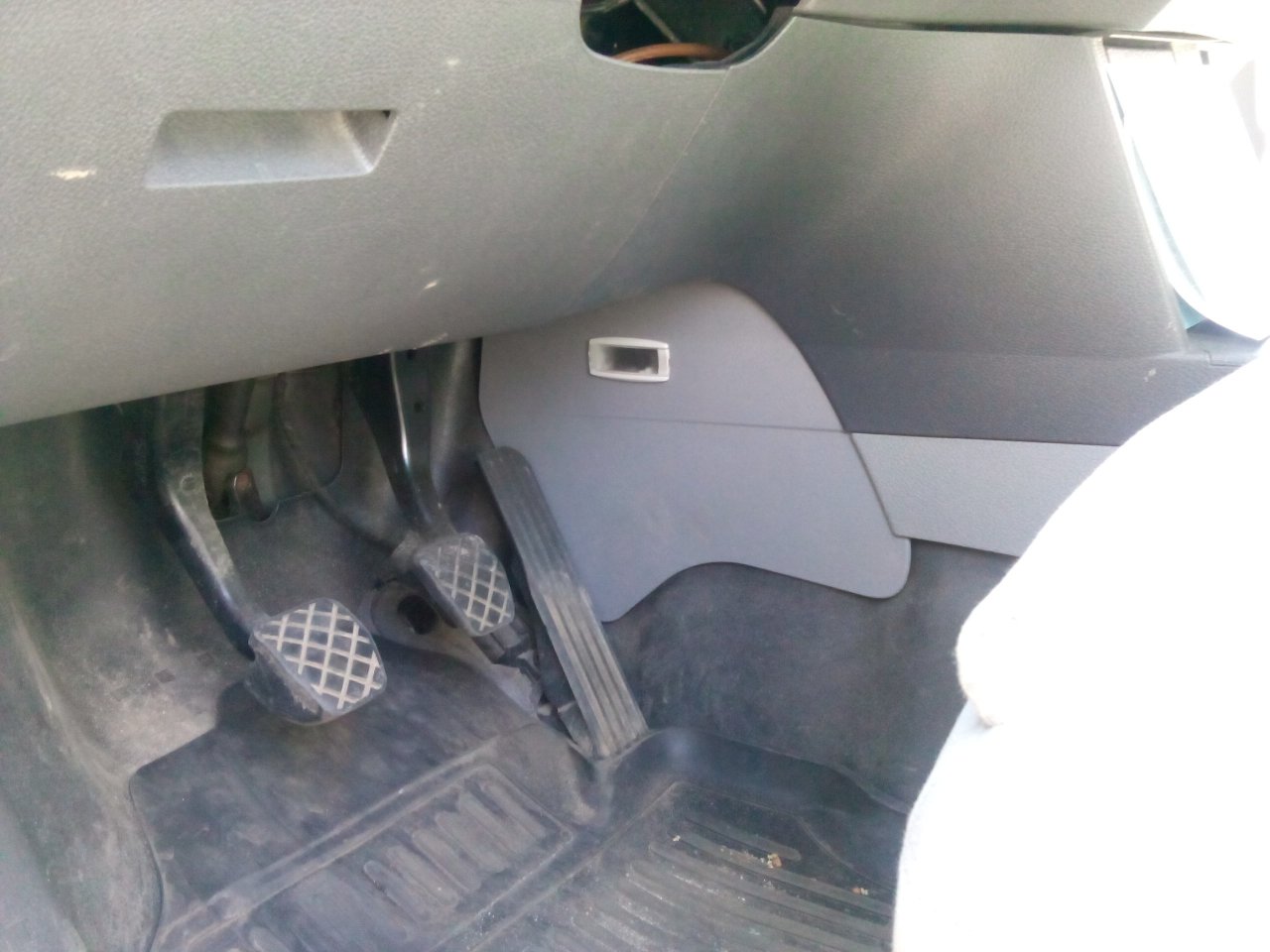

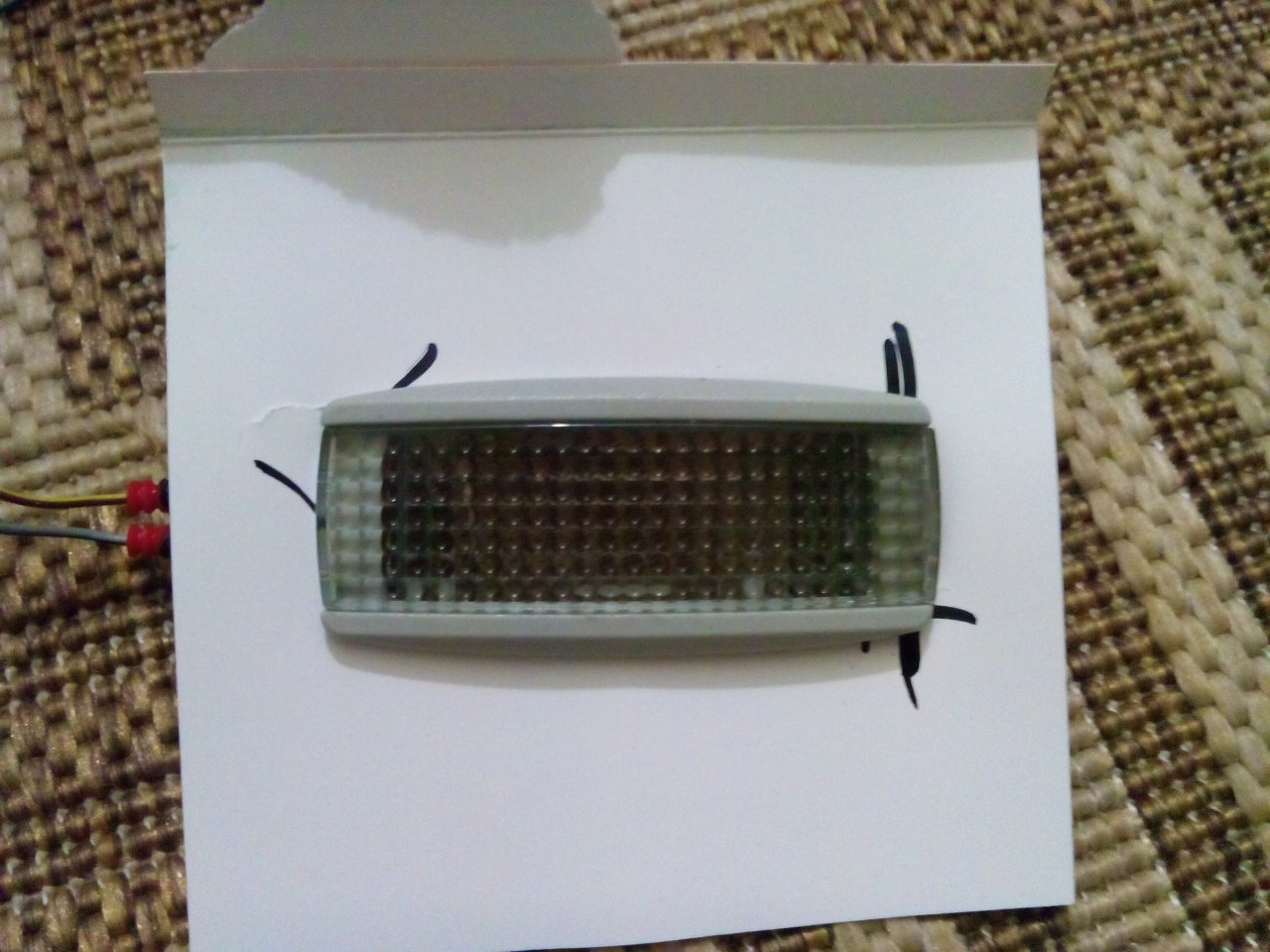

Делаю разметку под передние плафоны

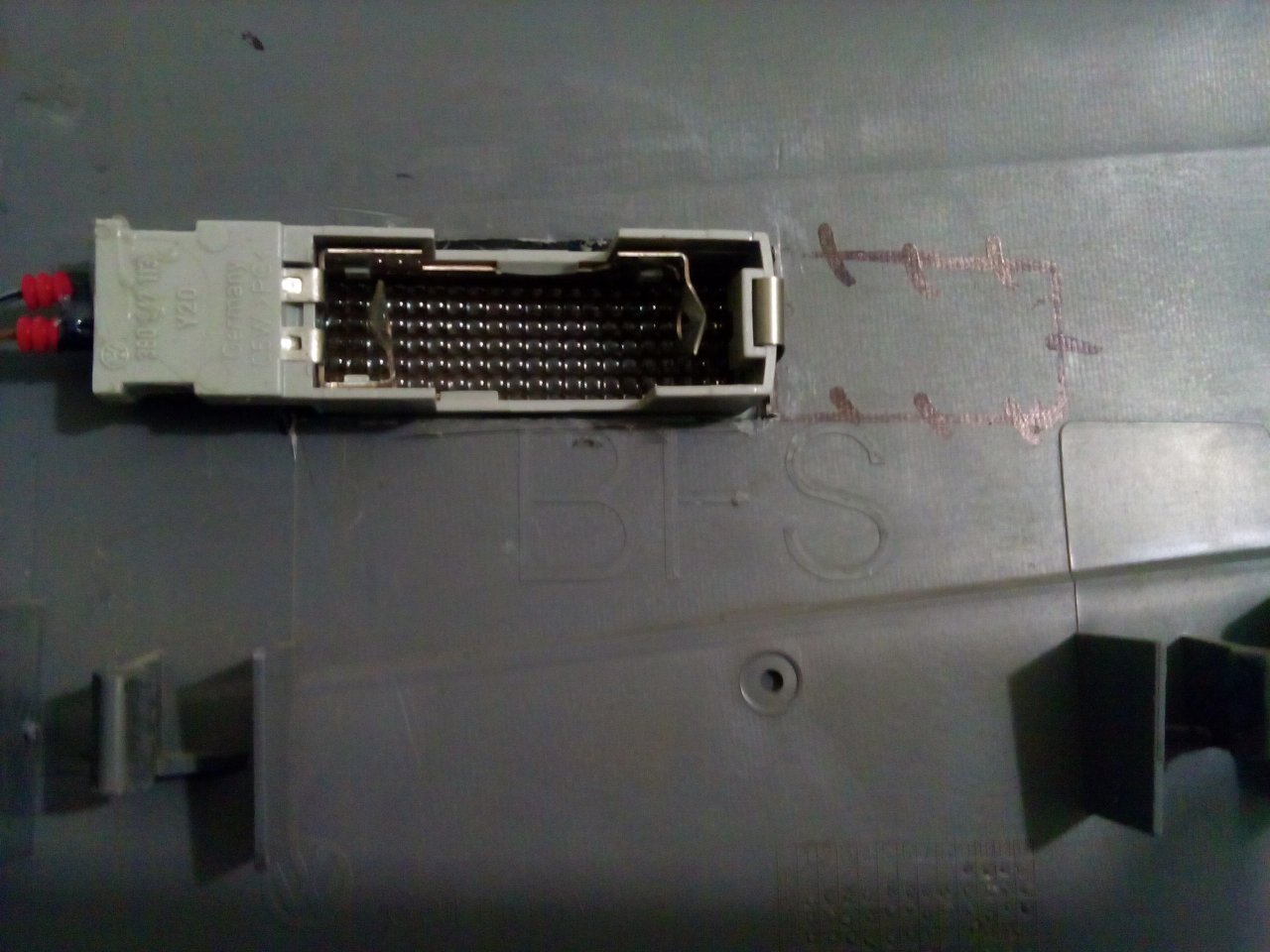

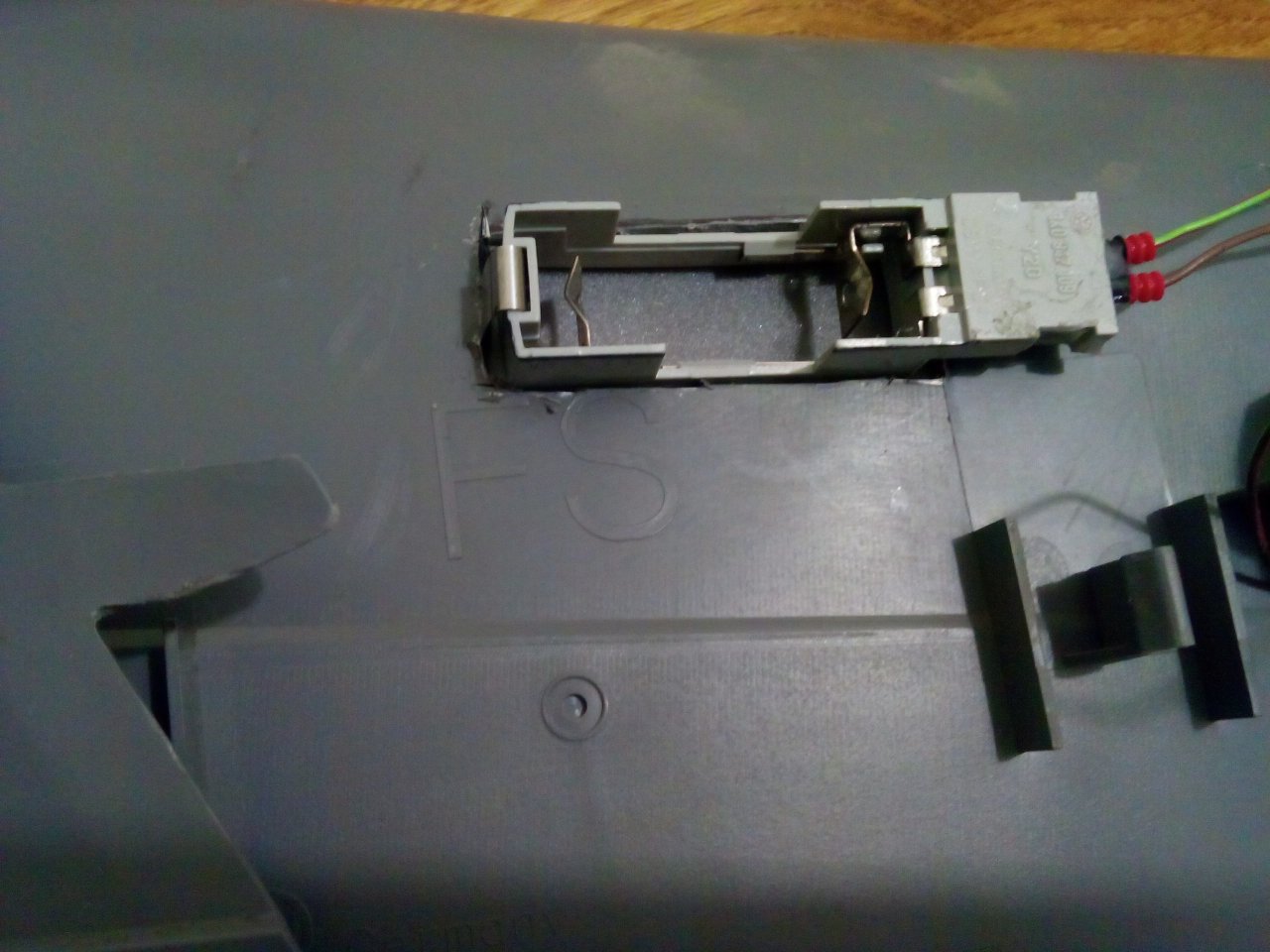

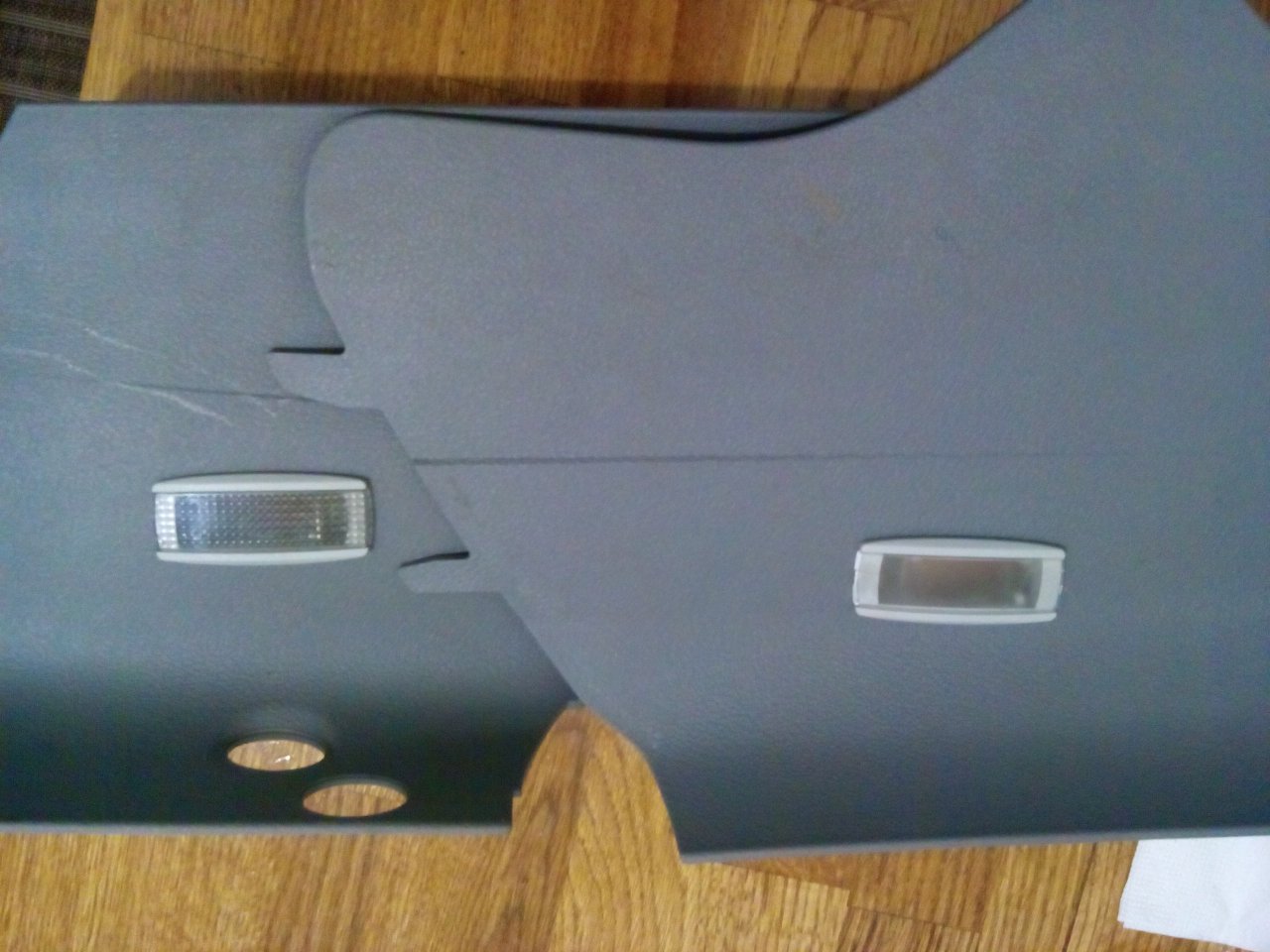

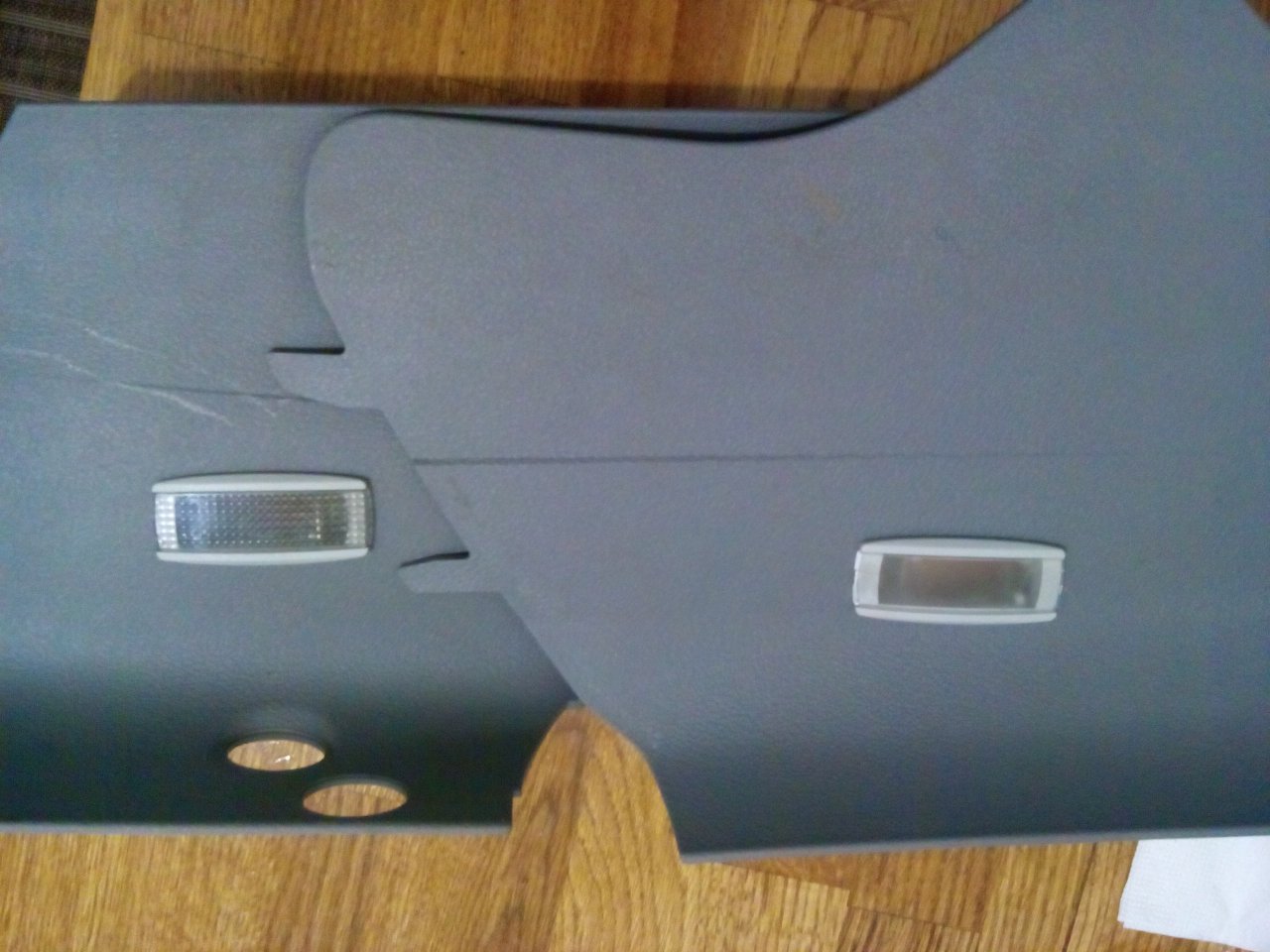

Врезаю их в накладки

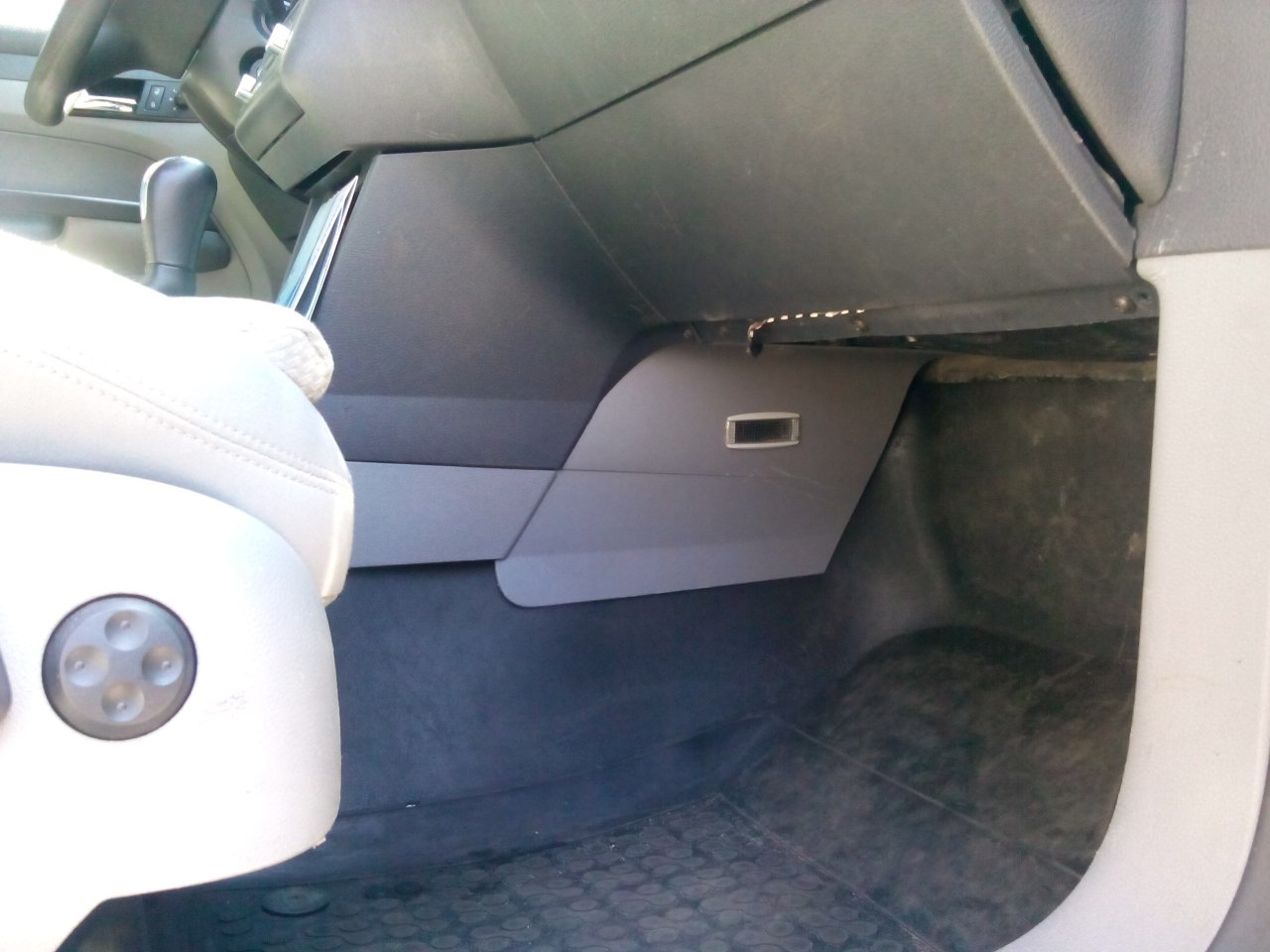

Ставлю накладки на место

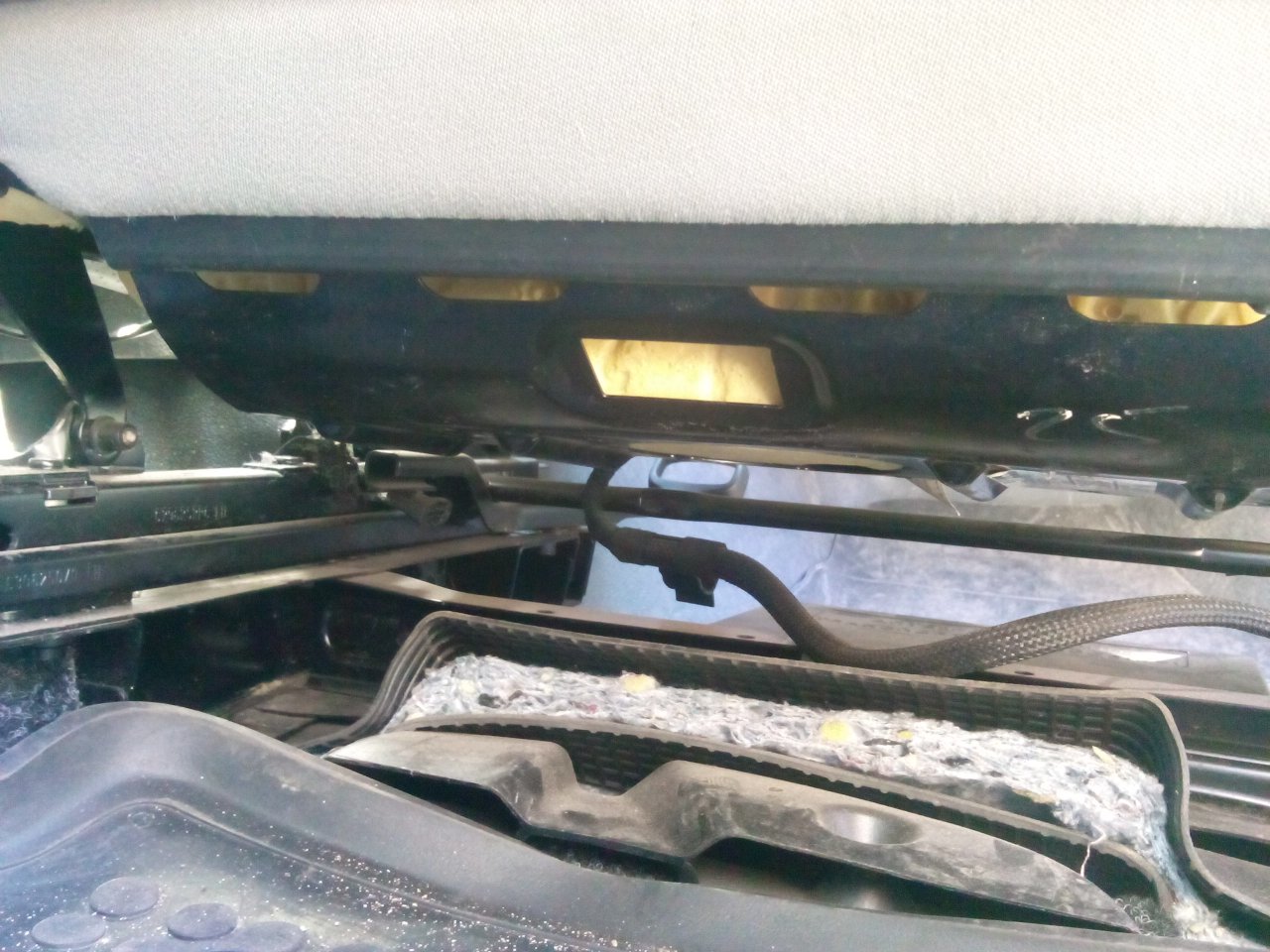

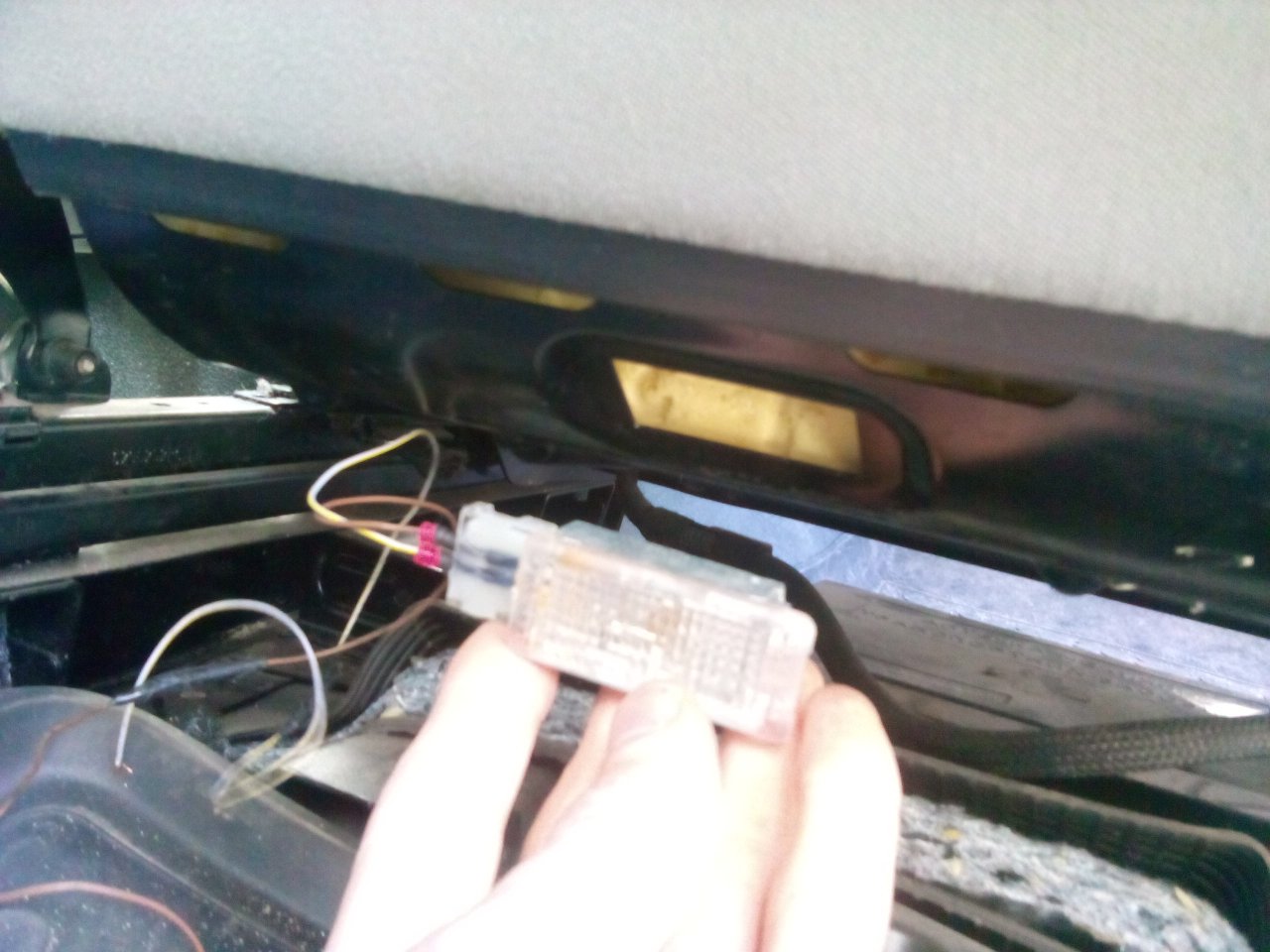

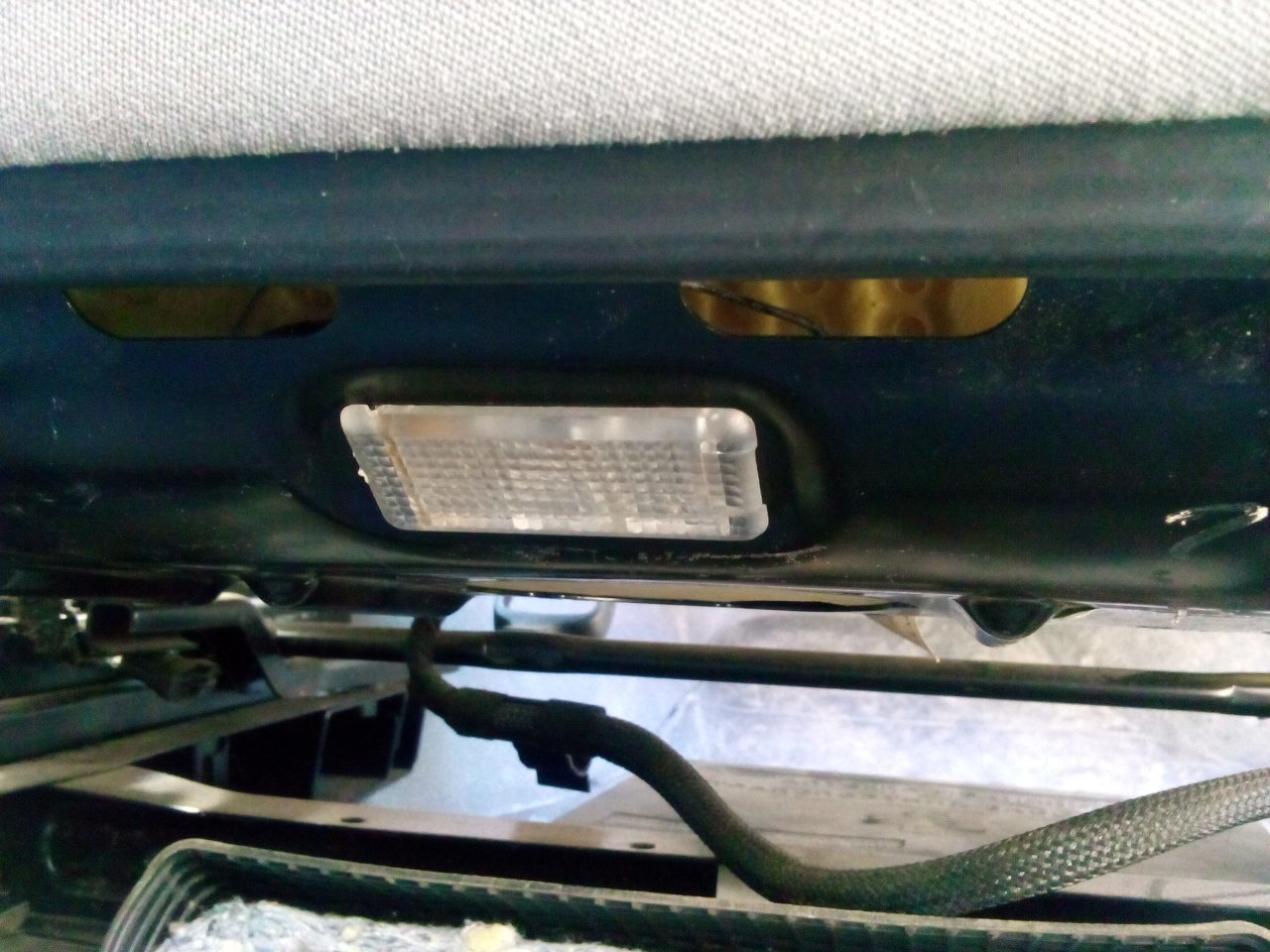

Сзади все проще - в пассатовских сидениях есть штатные места под плафоны

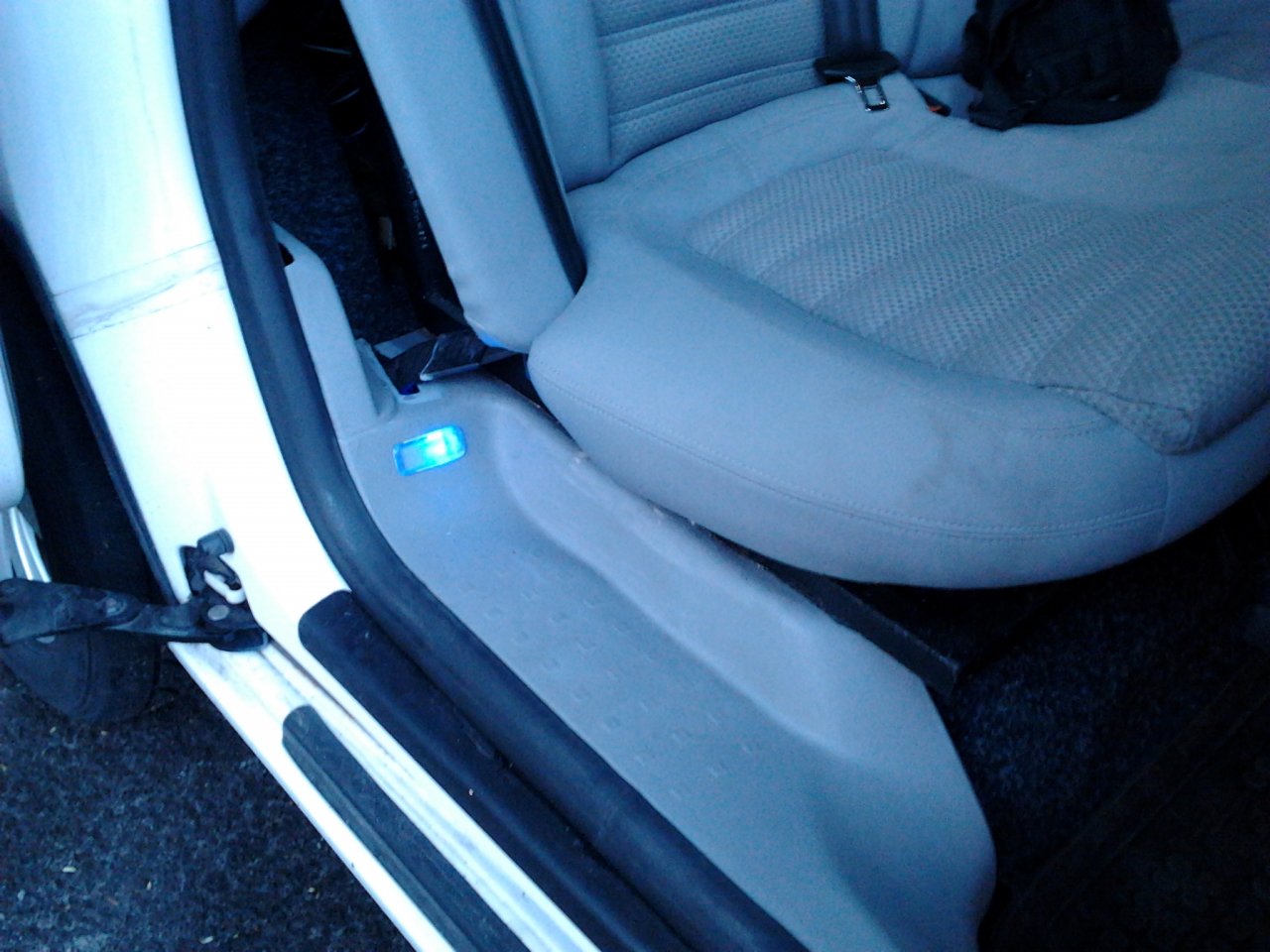

Плафон порога переподключаю в схему к остальным (он ранее был запитан от потолка)

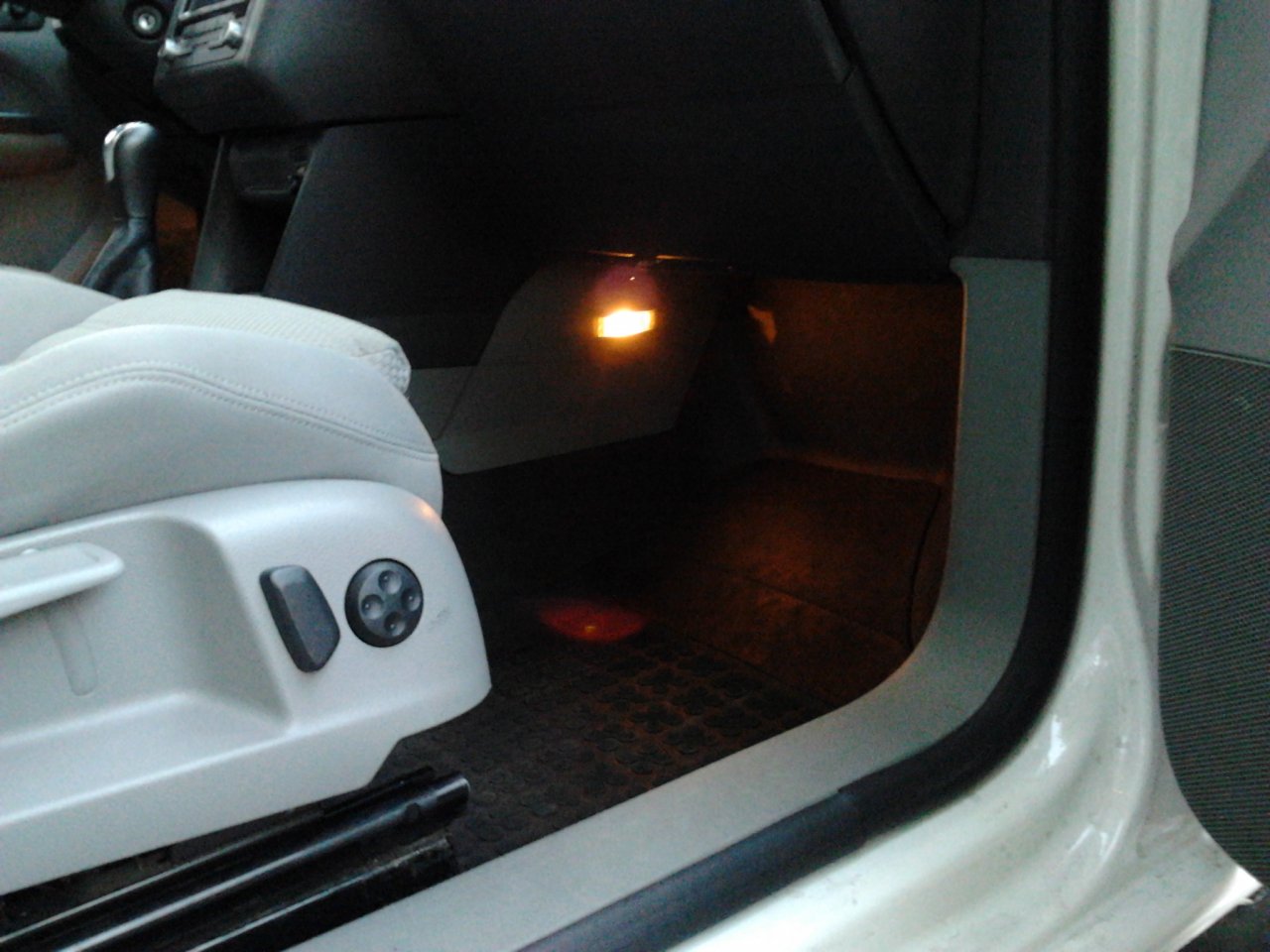

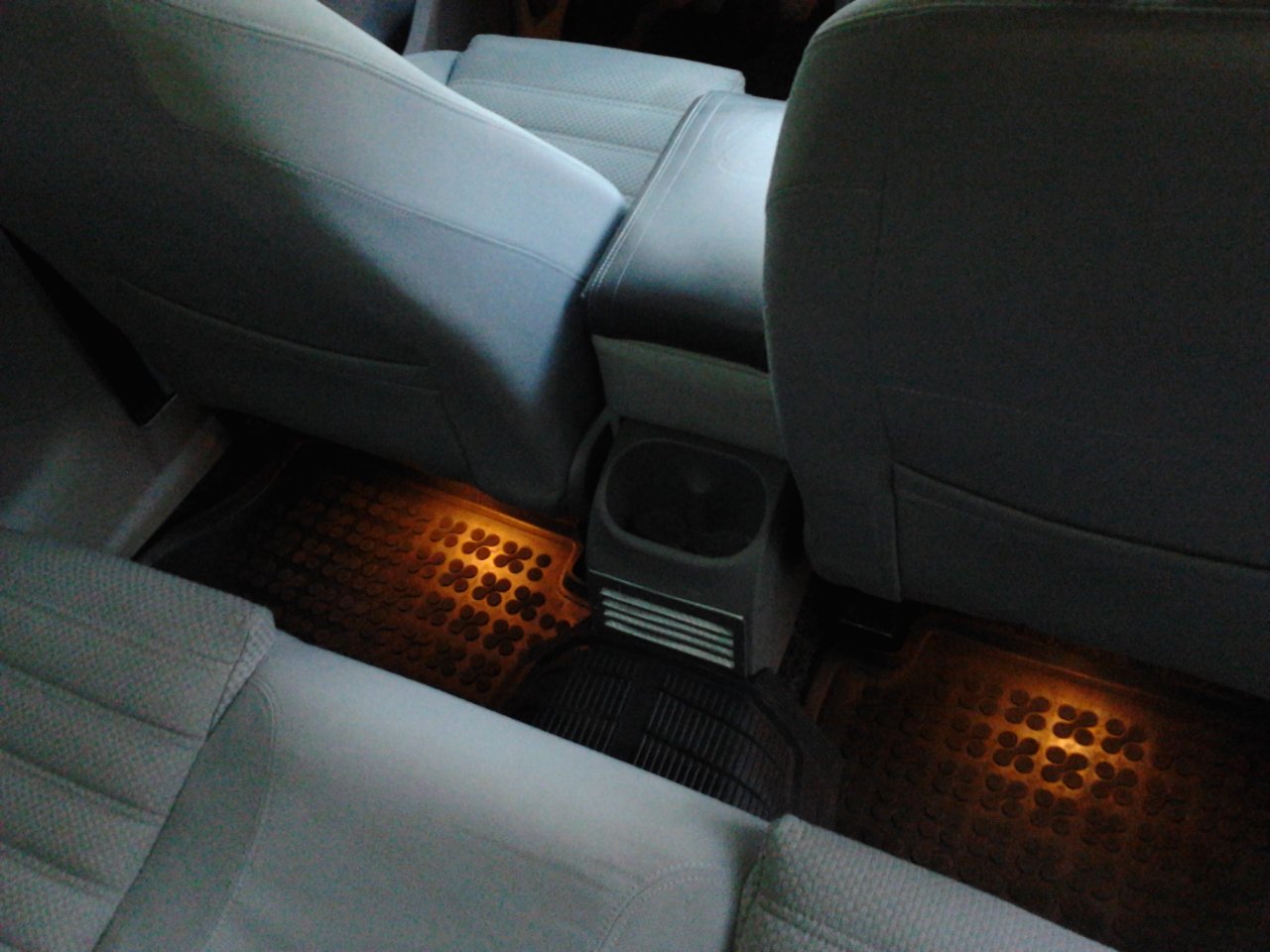

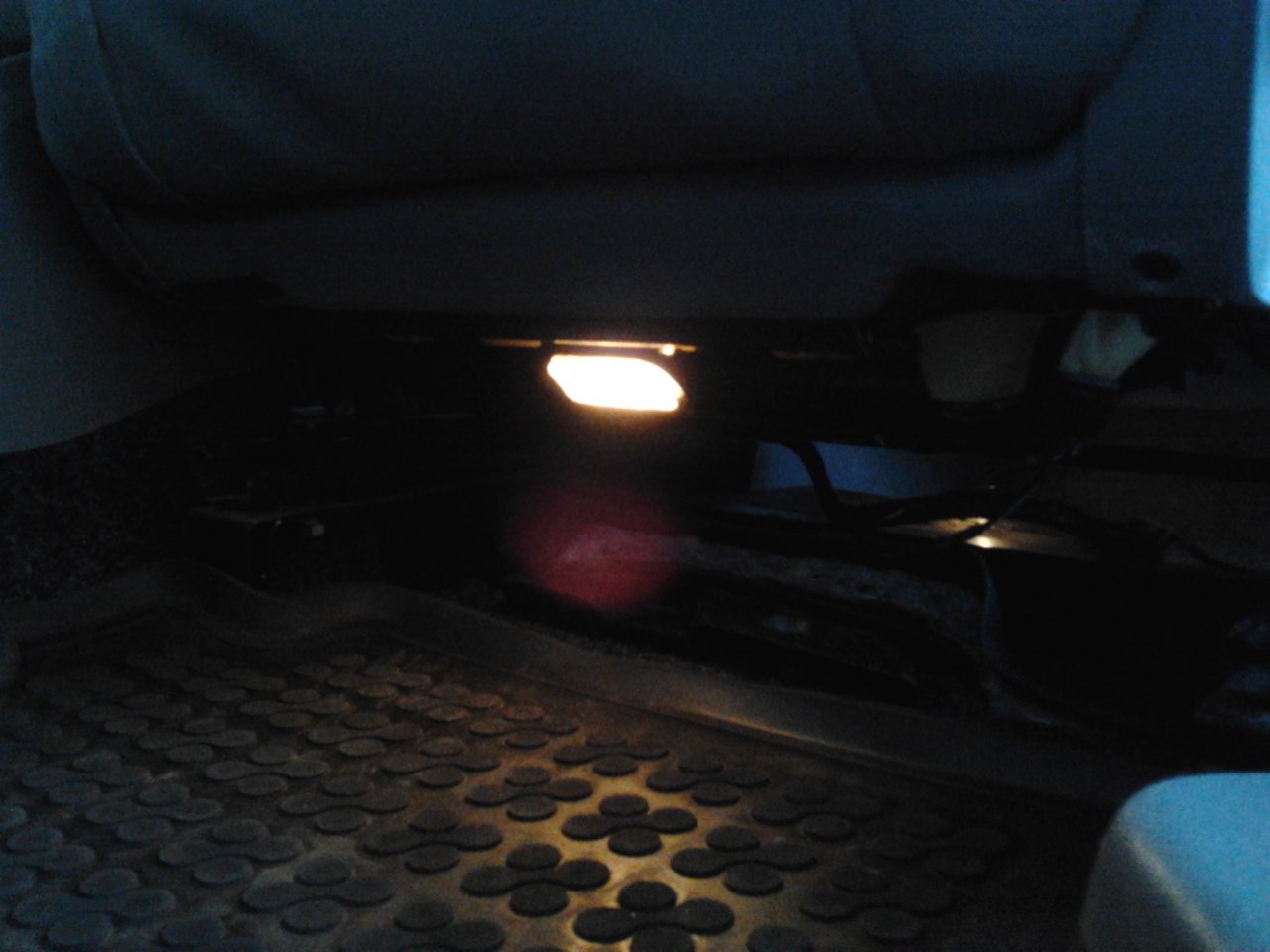

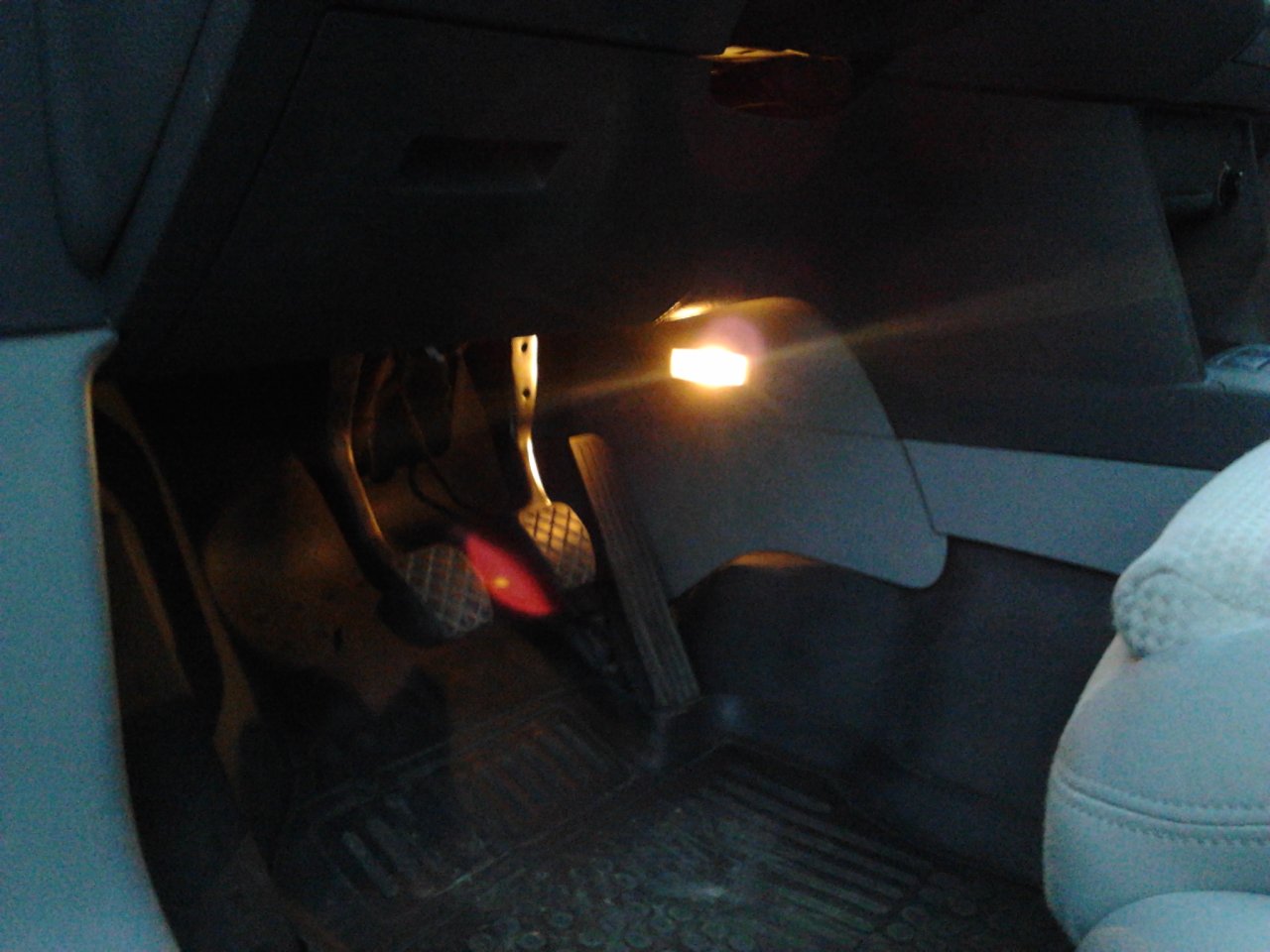

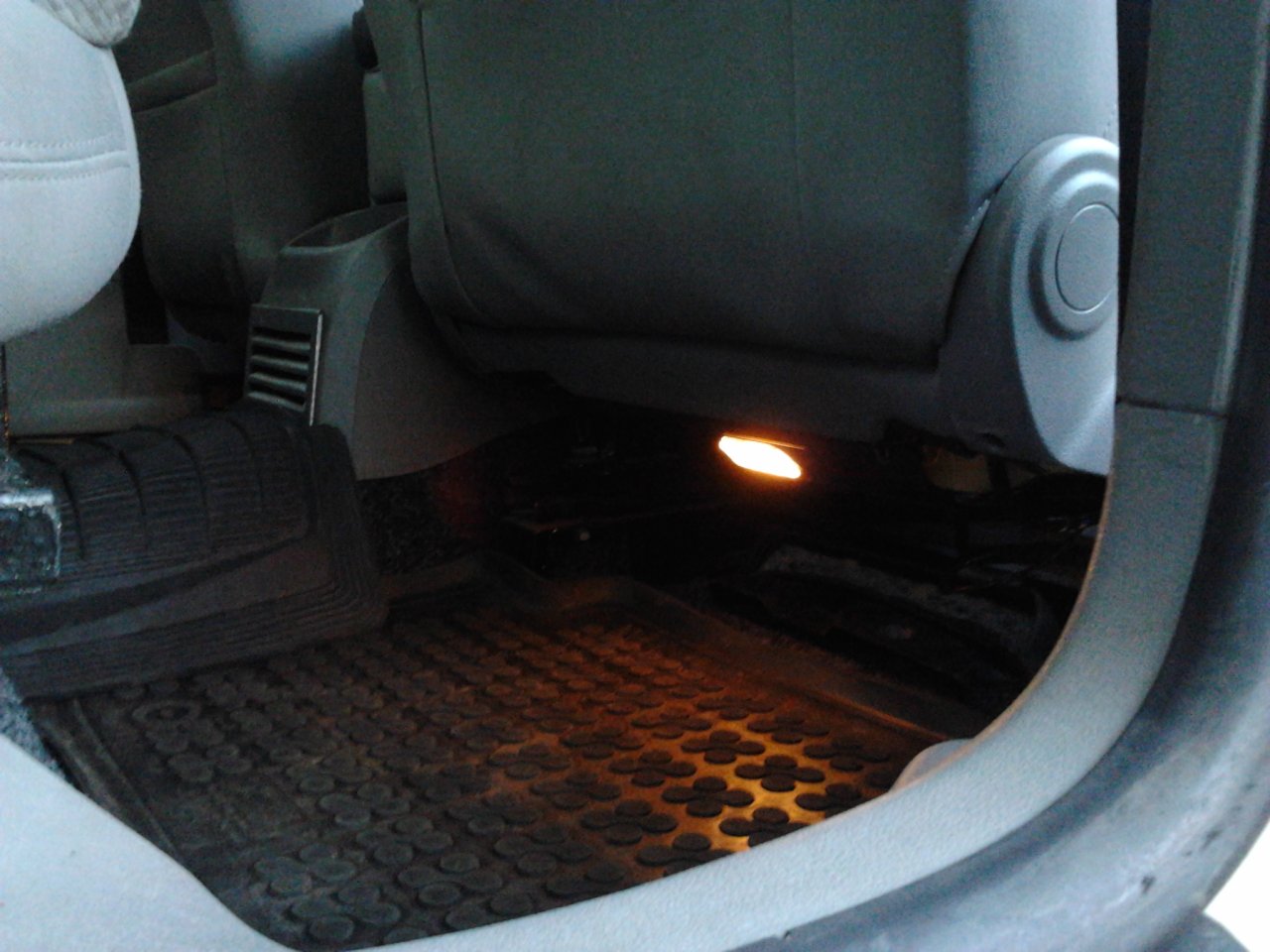

Ну и результат



Заказал ЛЕД-лампы, в планах диодизация салона и подсветки номера. После установки диодов закину ночные фото.



То есть при открытии любой двери загораются все подсветки для ног. При условии что плафоны на средних стойках включены. Я правильно понял?
А как реализовано у Гольфа, тоже все подсветки для ног сразу включаются или по отдельности?



Загораются все вместе, от плафонов в стойках не зависят. В гольфах и остальных также.



Уже лично знаю ТРОИХ МАНЬЯКОВ - и самое интересное что все трое СЕРГЕИ !!!!!



Ручка КПП от Skoda Octavia A5
Установил новую ручку на МКПП, становится как родная.
На старой поломал верхнюю часть

Поэтому решил поменять на такую



Хочу установить ручку с подсветкой, ищу на разборках.



Замена плафона освещения салона
Вместо родного плафона на одну лампочку преобрёл новый плафон переднего освещения салона на три лампы (то ли гольф, то ли октавия, не важно), по средине сразу же была установлена диодная лампочка с самодельным сопротивлением с старого плафона, потом и по боках поставил диоды. Становится за минуту без переделок.



Вторая замена плафона освещения салона
Опять в машинке появился новый плафон освещения салона. Теперь имею четыри лампочки, подсветка кнопок и проэкция красных лучей на панель и центральную консоль. Плафон взял с Шкоды Суперб3U0 947 105, так как он дешевле Фольцовского аналога, посколько имеет зелёную подсветку кнопок. Мне то это только в плюс, так как подсветка кнопок перепаевалась в белый цвет.
Скажу сразу, этот плафон не ставится так чётко, как предыдущий, тут другой разъём, также пришлось чуть поигратся канцелярским ножом и на внутренней части полки и на плафоне, так как плафон упирался одной стороной в пластик полки. Так же не совпали места крепежа, пришлось в полке делать новые отверствия и брать шурупы подлинее родных.
Провод для подсветки кнопок дотянул от подсветки регулятора яркости света.
вот он во всей красе

заводская подсветка

вот такими светодиодами подсвечуются кнопки, размер — 3, а то 5 не влезет, обязательно надо на длинных ножках, потому что не всуните их в нужное место, лишнее потом обрежется. А вообще был сильно удивлён, что такие диоды, а не СМДшные))). На всякий случай взял резисторы на 1 кОм, на фото видно, так как диоды по 3 В, а бортпитание — 12-14 В, но они не пригодились — на плате плафона уже стояли свои

там ставятся светодиоды

ну и в машинке

Перше повідомлення: 5 тра 2015

Нове повідомлення: 6 тра 2015

Диодизация салона
Приехали мои диодные лампы, брал тут
Для подсветки пространства для ног спереди, подсветки карт дверей (сюда оказались короткими, надо брать либо 39мм либо 41 мм)

Для подсветки зеркал (ещё не ставил)

Для подсветки номеров с охлаждением и обманкой (можно брать покороче), проверял его в салоне сверху - маловато света

Для подсветки пространства для ног сзади (в габаритах тоже не плохо светят)

Результат

Там же заказал черный рельефный логотипчик на ключ



Серега - подскажи ка мне номер плафончика - если знаешь.

http://caddy-club.in.ua/attachments/%D0%A4%D0%BE%D1%82%D0%BE2788-jpg.5370/



Их есть несколько, лично у меня был 3В0 947 105

Перше повідомлення: 10 тра 2015

Нове повідомлення: 10 тра 2015

Белый с кепкой или открытие крыши для особых мероприятий
Почему так назвал запись, первая часть названия — так называют друзья (mikki ), а вторая часть — так эта опция называется в официалов в описании комплектации автомобиля, у нас же эта опция более известна как грузовой люк крыши или люк для длиномеров. По многих просьбах сделал пару фоток этого чуда, хоть и редко, но очень полезного.



Серж я правильно понял что фонарик - шкодовский???



@homich, ні, пассатівський.



Если так то по возможности подъеду посмотрю на разборку...
Еще вопрос при холодной и горячей проверке плафон у нас в машинах проверяется???



я сейчас перезвонюю... а то печаль...



Установка форсунок омывателей с обогревом



якщо підлючити сюди підсвітку ніг можна регулювати її яскравість



Це твердження чи запитання?
Підсвітку можна регулювати, якщо вона працює з габаритами, а так вона працює в такому ж режимі, як плафони потолка при відкриванні дверей.
До речі, знайшов свою схему (по якій я підключав), як виявилося я використовував роз'єм В, пін 11, але думаю то суті не міняє.



Твердження. 11 пін підсвітка салону, а 7 підсвітка простору ніг. потрібно активувати шнурком 9 блок (Електроніки) Footwel light, та налаштувати яскравість. якщо приборка MFA+ то регулювати яскравість можна на приборці. є ще варіант коли увімкнене ближнє світло фар світиться також підсвітка ніг ( на яку яскравість налаштуєте) коли відкриваєте двері на повну. Будуть питання звертайтесь
