Подсветка двери на caddy 2006 г/в

И так прочитав темы наших клубных братьев poci, ps600 - решил установить и себе такой девайс. Но когда рассмотрел свой блок двери, заметил что в блоке отсутствуют пины под № 18, 19...



Печально, подумал, что все, ничего не получиться из затеи..... И загуглившийсь в безмерные просторы интернета нашел вот что, правда это из Passat В 6.



Позвонив к VWDRIVER рассказав о "проблеме" получил схемку от Touran



Сравнив схемы - решил попробовать.......

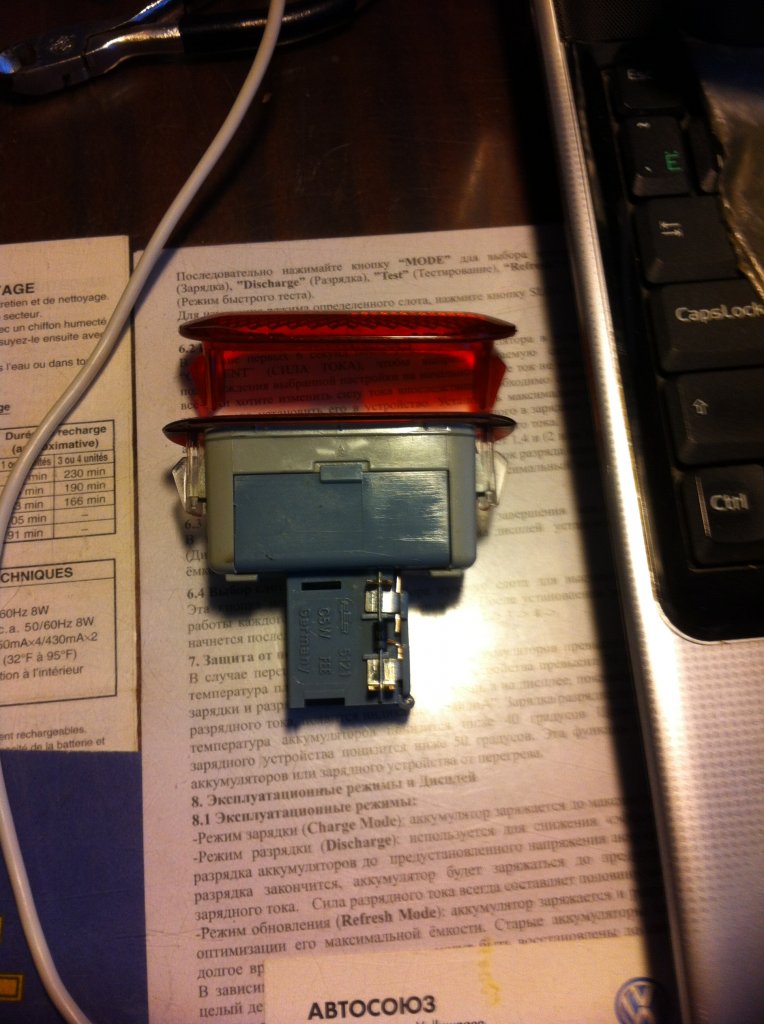

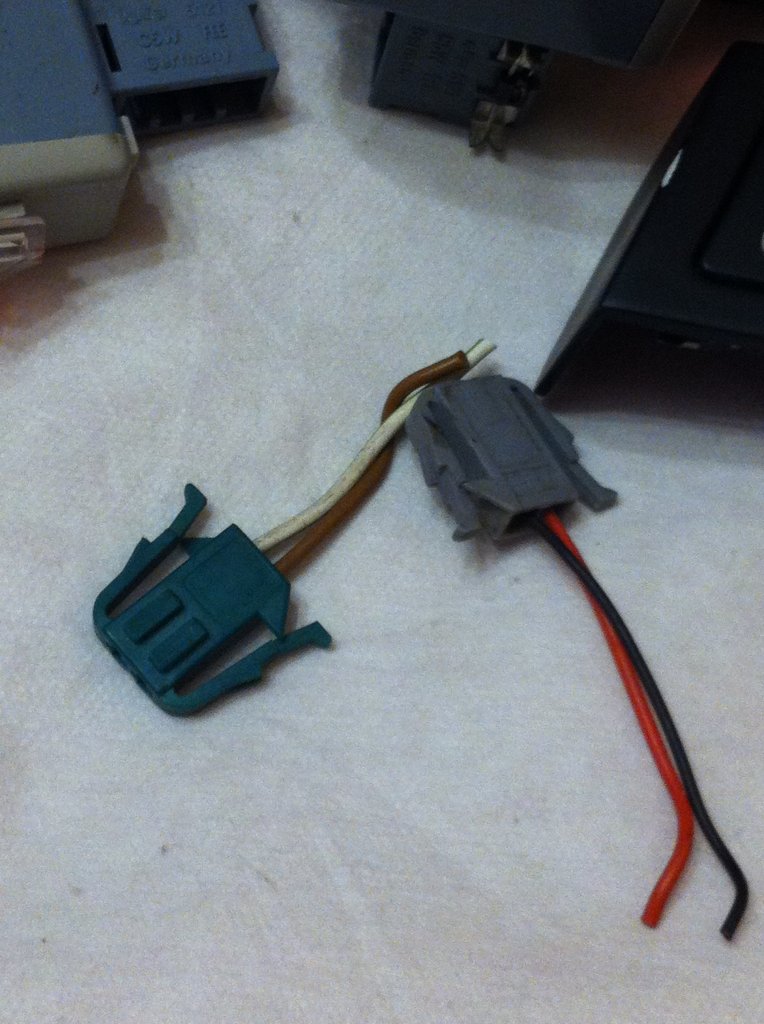

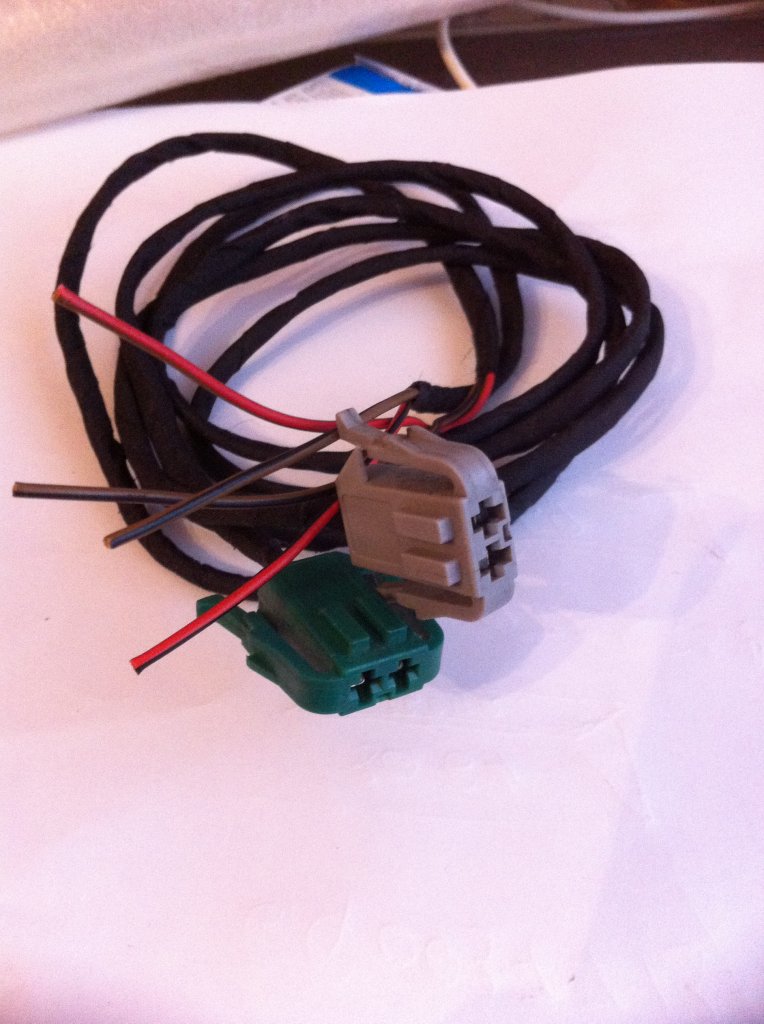

Спойлер: Фонарики и проводка

Как снимается карта двери описывать не стану..

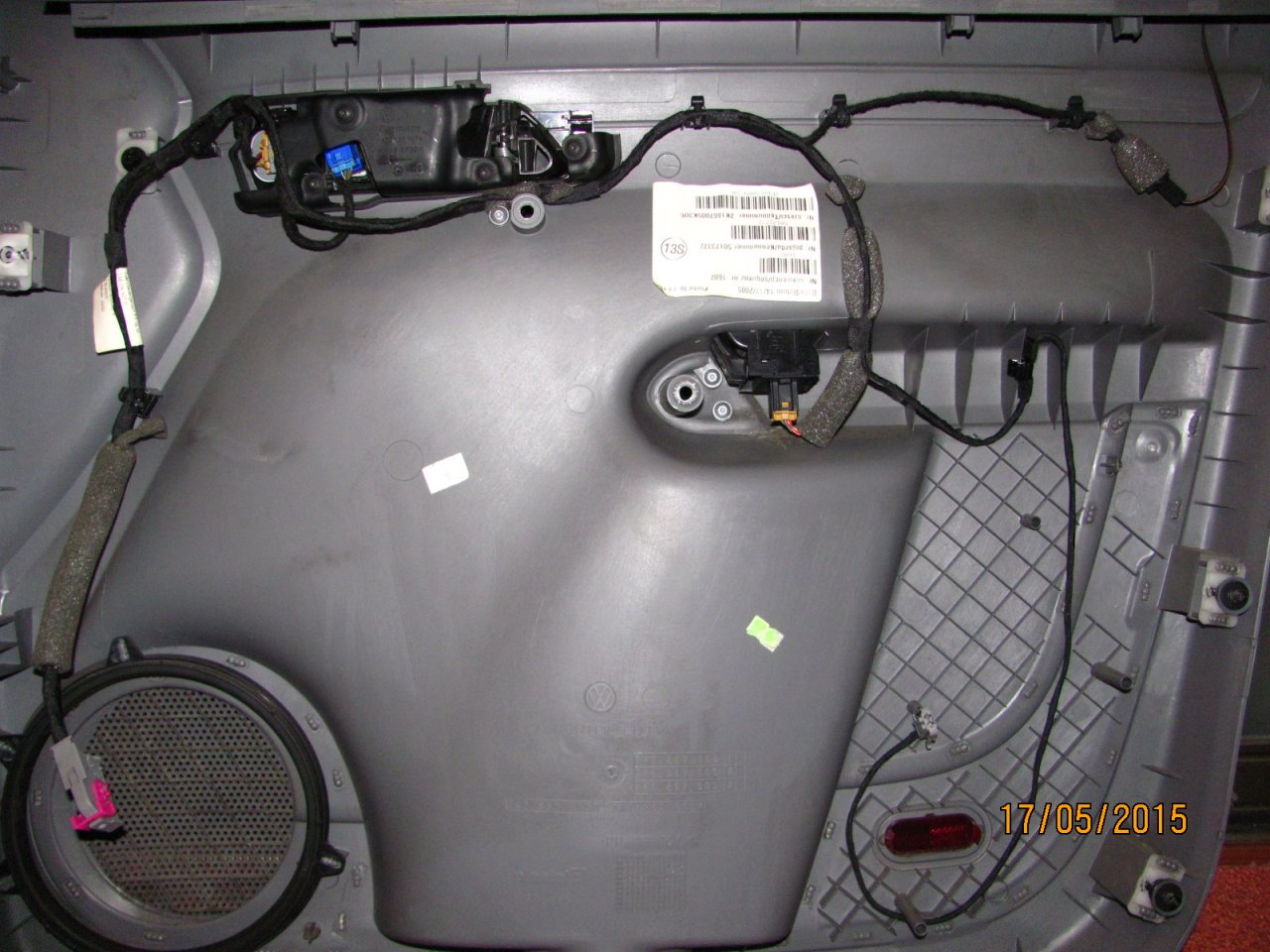

Спойлер: Проводка в карте двери

Нас интересуют пины под № 1(+) и 2(-) видим на фото что пин №2 (-) занят, ничего врежемся в него, или перепинуем, с двумя проводками.
Я врезался..

Ставим карту на место не забыв все подключить, надеясь что при подключении фонаря будет гореть....... А вот тут .....



Не загорелось.....
Но не расстраиваюсь, прочитав на форуме Passat B6 - там написано включаются только после активации... Это меня грело, немного, но сомнения грызли... надежда не уходила далеко....
Созвонившись с Юрчиком Letven - решил активировать сегодня, свербило аж передать не могу как. Встретились, активировали..........

Переглянути вкладення 6407

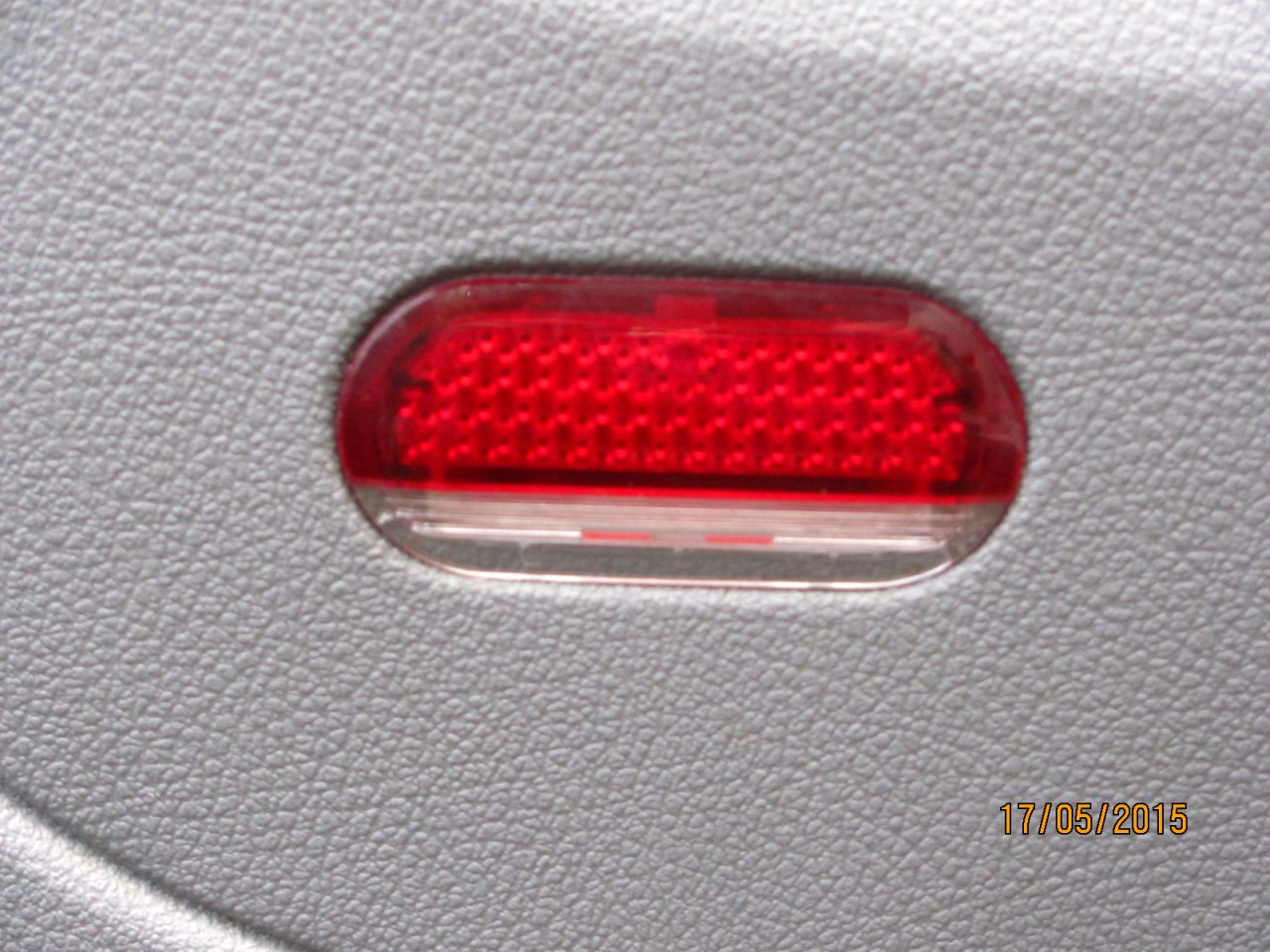

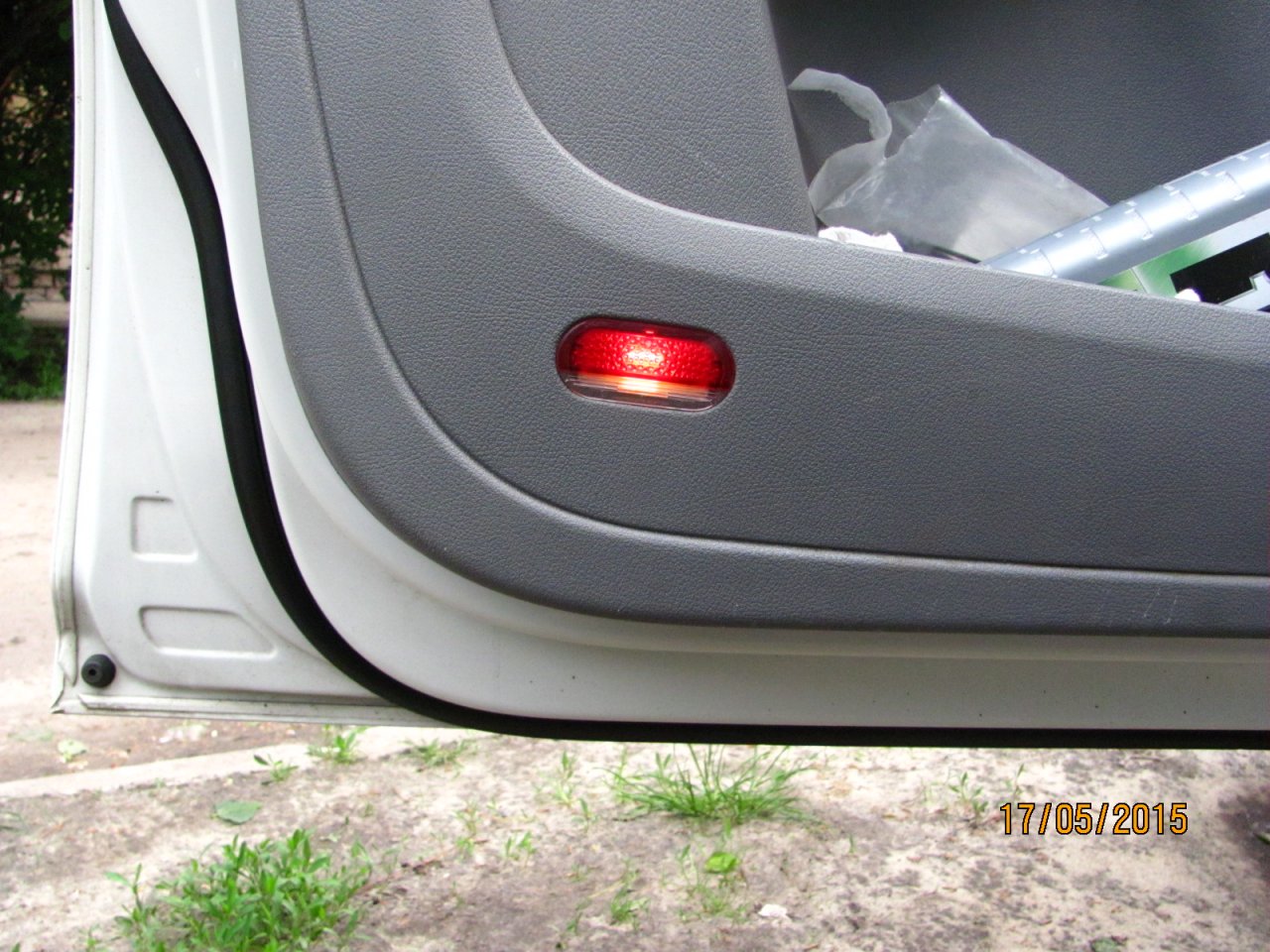

ЗАРАБОТАЛО!!!!!!!
Еще нашел видео. В видео показанно что куда и как активируется.



Хочу выразить ОГРОМНУЮ благодарочку - VWDRIVER за схемку
Letven - за активацию
poci, ps600 - за то, что подтолкнули к действию, впрям как "генераторы идей !"



Не что сказать :-ЮРИЙ Молодец!
Скоро и я закончу , только мне бы тоже в схемках до разбираться ...... Я еще подсветку в зеркала ....



@vds33,
Димон - скидывай схемы покумекаем!!!!!



Схемы сейчас не могу пишу с планшета . У меня вот какая история, блоки у меня 2005 г. Со стекло подъемниками вроде как с Кадди стоят и работают уже 2 года спасибо Сергею ( ps600 ) .... Удумал подсветку дверей . Так вот у меня занят и 19 пин, по этому схема18 и 19 пин не подходит ..... И занят 2 пин ?????
По схеме видно что 2 пин еще к чему- то подвязан так вот вопрос:к чему?
Еще вопрос а пассажирская дверь тоже по схеме 1 и 2 пин?



Дима - пин №2 это (-) пин №1 - (+) я писал к пину №2 мы подвязываемся, или перепиновуем на один пин два провода.
Пин 19 тоже (-) а 18 (+)
Себе делал к пину №2 я подвязывался проводом от фонаря с клемы 2 .
В пассажирской двери в разъеме использованы всего 3 пиа, и тоже №2 занят.. Делал так же как и с водительской стороны.
Провода в разъемах со цветом серым - масса
А мне кажется что он подвязан на кнопку стекла.



@homich,Угу, а зеркала ты делал? Подсветку ставил?



@vds33, делал ps600... Есть отчет где-то.



Нет Дима я подсветкой зеркал не заморачиваюсь, скажу так пока не заморачиваюсь.....



@vds33, делал ps600... Есть отчет где-то.
Я уже с ps600 говорил. Обещал схемы посмотреть

Перше повідомлення: 17 тра 2015

Нове повідомлення: 17 тра 2015

Ничего Юрик , я сделаю, отчитаюсь и тебя ЗАБОЛЕЮ



Юрий!Какой номер пина,чтобы втыкнуть в №1???



@Rusl,
В 32 контактный разъем - 000 979 009



Електроманьячилло!



Польщен !!!!
А смайлик - класс!!!! Я такой же хочу!!!!



и Кофе по пили. Пусть радует



Само собой - а как же без кофе!!!! Доволен !!!!

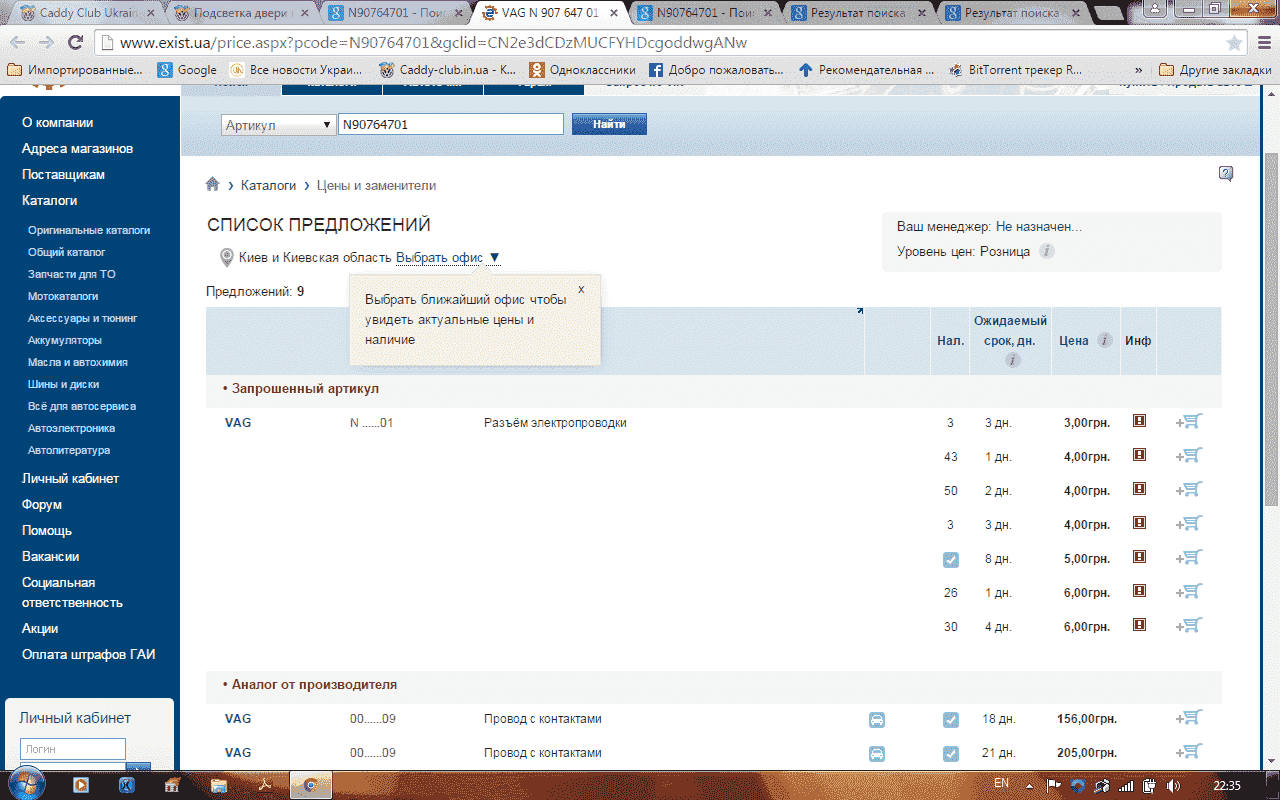

Дякую за інфу!!!Це номер піна з дротом(там ціна космос).Номер просто піна N90764701 (ціна 3-6 грн.)



но если порыться то можно найти

Перше повідомлення: 18 тра 2015

Нове повідомлення: 20 тра 2015

По ходу дела прикупил сегодня на AliExpress недостающие мне лямпочки...
http://www.aliexpress.com/item/2pcs...ar/32224768734.html?tracelog=back_to_detail_a
http://www.aliexpress.com/item/2pcs...n-Vehicle-Auto-Reading-Light/32224768657.html
http://www.aliexpress.com/item/1pc-...nbus-no-OBC-error-Car-marker/32275135667.html
Как приедут так и будем разбираться....



добрый день где можно купить подсветку дверную и как ее соеденить?

Перше повідомлення: 5 кві 2017

Нове повідомлення: 5 кві 2017

Как узнать что поддерживают эти блоки 1K0959793Q 1K0959793



Фонарики можно купить на разборках, номера есть в данной теме.
Судя по подписи - у Вас Авто 2006 года. Значит все делаем так же как описано в данной теме..
